激光电视DLP板电路原理分析与故障维修

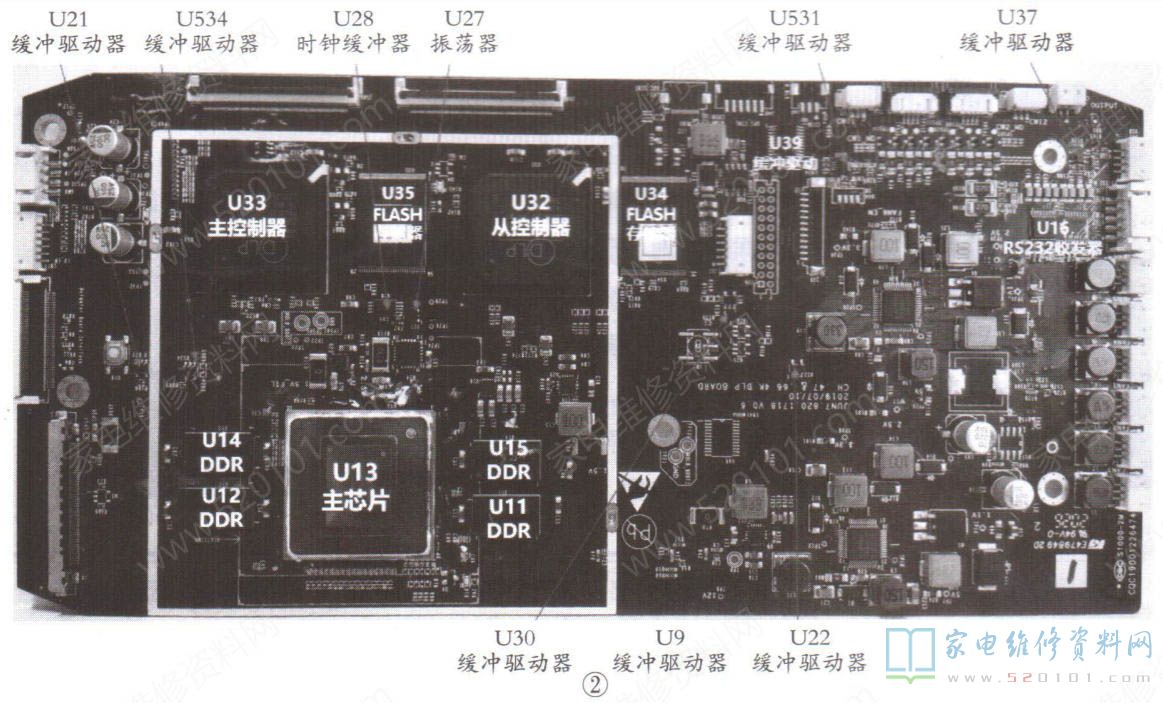

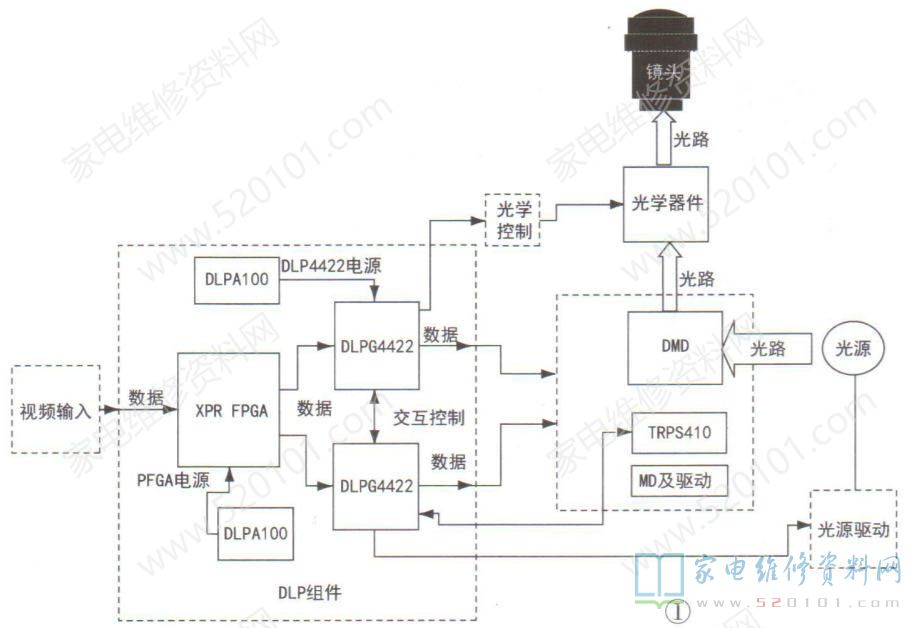

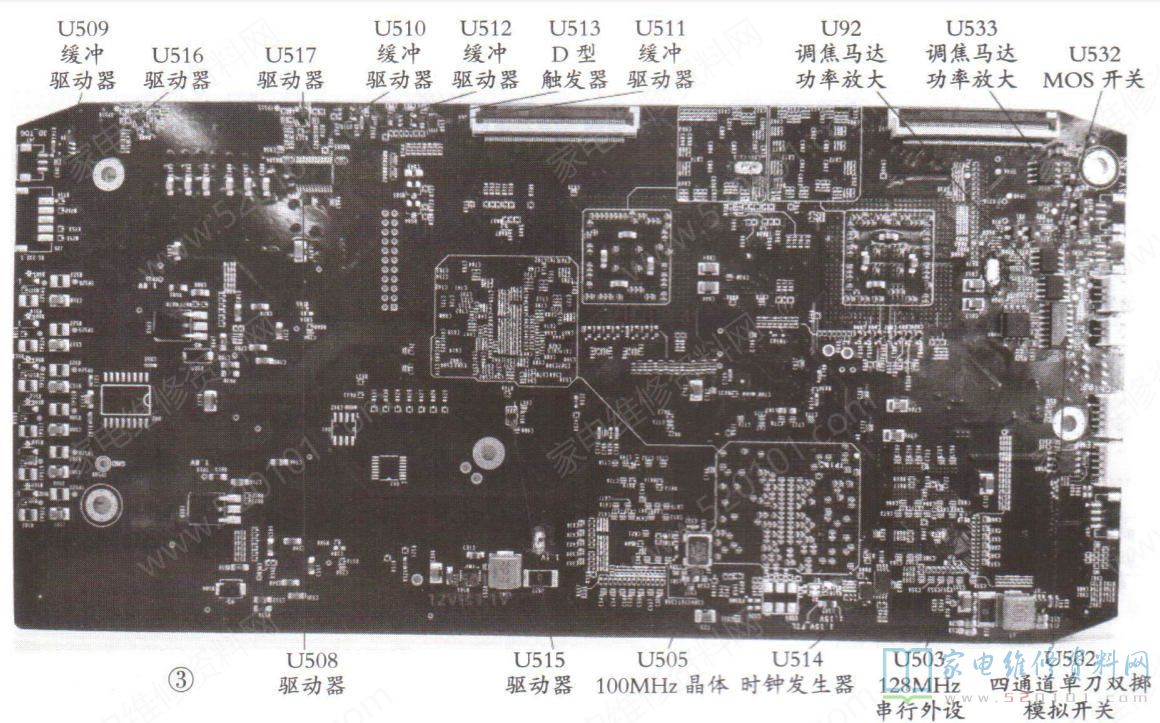

激光电视主要由主板(也称机芯组件)、电源板(电源A板、B板或二合一)、DLP组件DMD驱动、DMD芯片、光源(LD)、光机(荧光轮、色轮、镜头等)组成。DLP组件内部及接口电路如图1所示(以JUN7.820.1718为例)。相关实物如图2、图3所示。led维修

来自机芯板的LVDS或VBO信号进入到DLP板后,首先将视频输入接口的视频流解码,然后进行行列交织变换、重组比特面、串/并转换等操作,变换为数字微镜器件( DMD)可以直接接收的指令信号,再通过72对LVDS信号、16根单端信号,送入DMD驱动板.上的数字微镜器件,控制各个微镜单元的翻转。同时,DLP组件通过光学控制接口,以荧光轮反馈为同步信号,进行色轮、荧光轮、激光、振镜等光学部分的同步控制。相应的视频数据同样以荧光轮反馈为同步信号,输出给数字微镜器件,参与光学处理,从而实现光源与视频显示画面的精准匹配。北京老板燃气灶维修地址

一、工作原理

1.输入信号

输入信号来自主板的LVDS或VBO及控制信,主要有以下六种信号:(1)LVDS或VBO:传送主板送过来的图像信号(三基色信号、时钟信号、总线信号、使能信号等)。

(2)EYE-SENSOR1、EYE-SENSOR2:护眼信号,两个信号是直接送到后端DLP的传感器信号,主板未做任何处理,只是直通接过来。

(3)VX1_3D_EN:3D使能控制(无3D功能的激光电视该脚未使用)。

(4)sCL-I²C、SDA-I²C:I²C总线,是机芯控制

DLP相关参数及调试用的;若是激光电视,该总线异常通常不会造成无图;但如果是微投,该总线异常会引起不点灯故障。

(5)USB_D+、USB_D、USB+5V:是三根USB信号线,用于升级DLP。

(6)LVDS_PWR_EN:是控制后端DLP 12V供电的I/O端口,低电平时断开供电,高电平时接通12V。

2.内部电路

DMD驱动算法复杂,需要实时应对海量数据,进行并行处理与严格的时序控制,因此DLP驱动板.上通常会选择并行处理能力强大的FPGA(可编程阵列逻辑)作为主芯片,实现复杂数据的实时处理。

本文中,U13作为4k DMD驱动板的主控芯片,主要进行视频信号处理、缓存、 数字微镜器件驱动、光学外设控制与交互等。U13外接大容量DDR3存储芯片(U11、U12、U14、U15),实现整帧数据缓存处理,与主芯片硬核编解码芯片实现视频数据的编解码,由U20产生的1.5V和U18产生的0.75V电压作为U13的工作电压和基准电压。

U13内置微处理电路,通过模拟开关U502外接的FLASH存储器U503,存储其控制程序【U502为四通道模拟开关,是对U503和U33的控制信号( 串行输入/输出、时钟、使能信号)进行切换】。U505为U13的时钟电路。U514 为时钟发生/频率合成器,与Y1共同产生U13所需的时钟信号。邢台电脑维修学徒招聘

相关框图如图4所示。
