海信MST6i78机芯液晶电视信号板电路维修图解

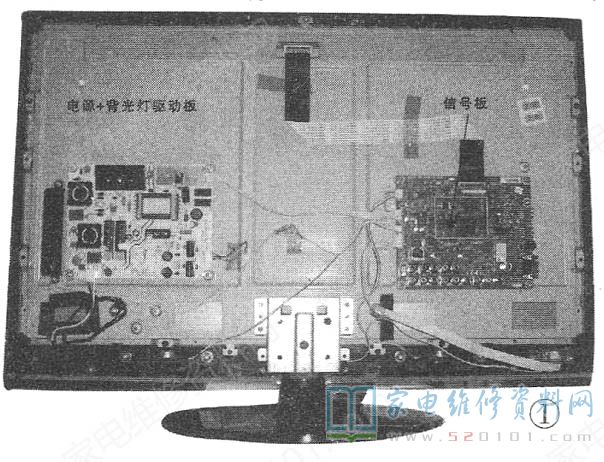

MST6i78机芯是海信公司在2010年前后彩电机芯,这是一款多媒体+网络的数字单芯片机芯,其内部结构如图1所示。该机芯主要机型有LED32K16、LED42K11P、LED42T29G等。由于采用LED背光,32英寸机型的整机功耗低至70W;42英寸机型的整机功耗低至130W。

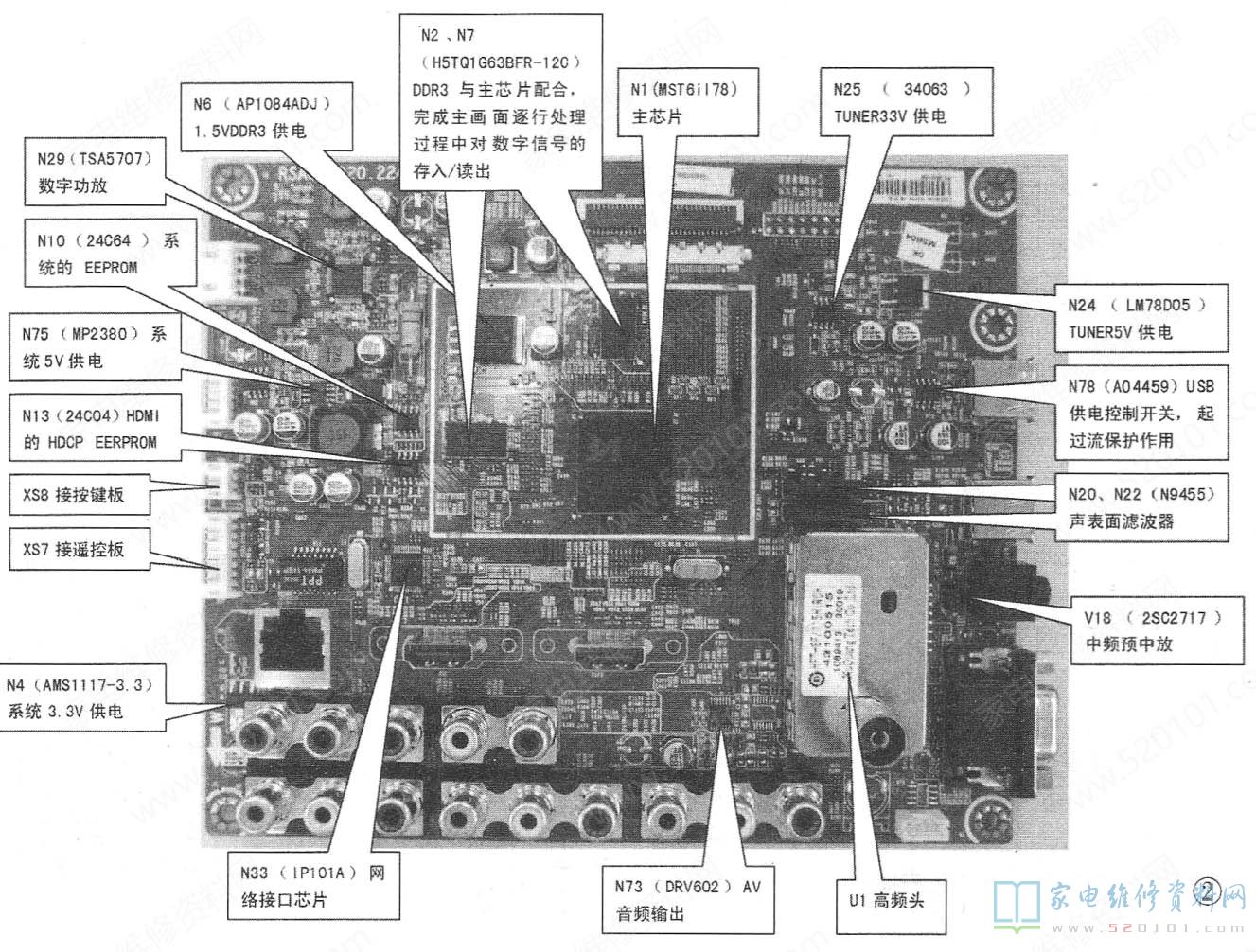

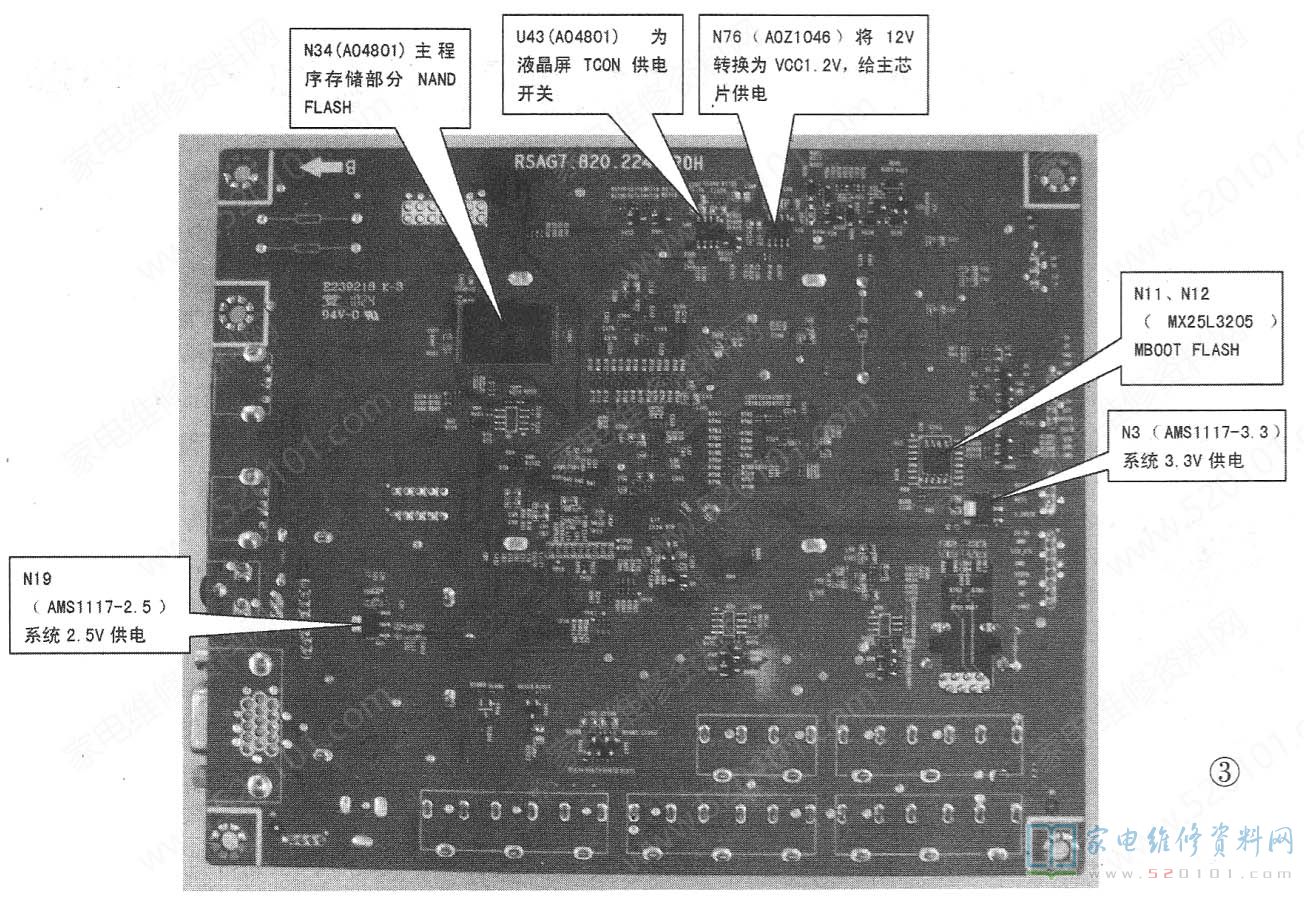

芯片MST6i78内置VIF及SIF解码,可以实现PAL、NTSC和SECAM的接收;内置4路HIMI输人(支持CEC功能)3路YPbPr/RGB输人5路AV输入、2路USB输入,可以用USB接口进行升级;支持MPEG-2、H.264、 AVS(up to 1920X1088@30fps)、VC1等多种解码;具有多媒体(USB2.0)功能,图片支持JPEG(8192X18192)、BMP(3000X13000)PNG( 3000X13000),音乐支持MP3、WMA、WAV,电影支持AVI、MP4、MPG、MPEG、VOB、TS、MOV、MKV、RM、RMVB ASF、WMV FLV;具有强大的Widget网络功能;支持wif (USB dangle 形式)功能。该彩电信号板主要元器件名称及其作用见图2、图3。

二、供电系统

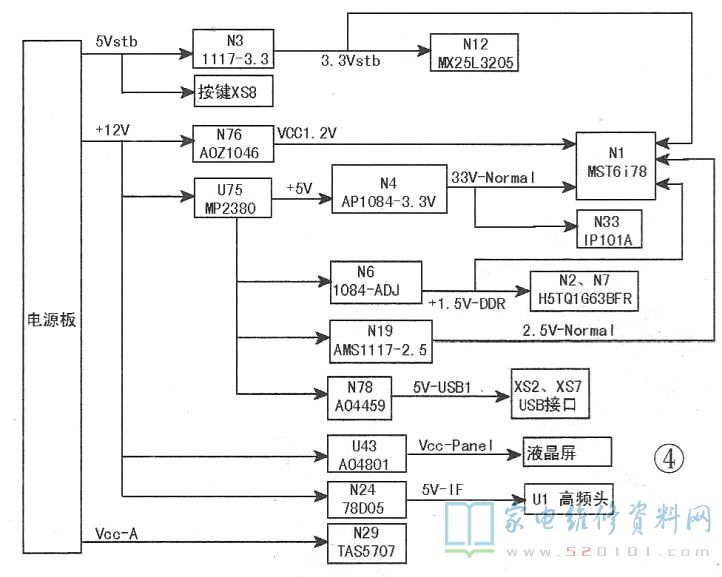

该机的供电系统如图4所示,下面具体说明主要电路的供电情况。

1.系统3.3Vstb供电

3.3Vstb为待机3.3V,通过待机5V转换而来,如图5所示。该供电电压不受开/待机控制,用于系统的管理电路(PM)、程序存储器、触摸按键等供电。若此电压不正常,会造成整机不启动。

2.系统+5V供电

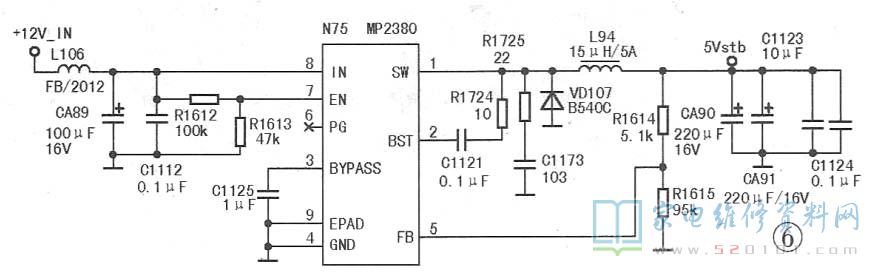

+5V为系统主5V,受开/待机控制,设计容量为5A。由于该机芯彩电电源板无+5V电压输出,则信号板将电源板送来的+12V电压通过DC-DC电路转换成+5V,如图6所示。+5V电压用于系统+2.5V_ Normal 33V_Normal USB5V、DDR存储器及单芯片的内核供电。

3.系统3.3V(33V_Normal)供电

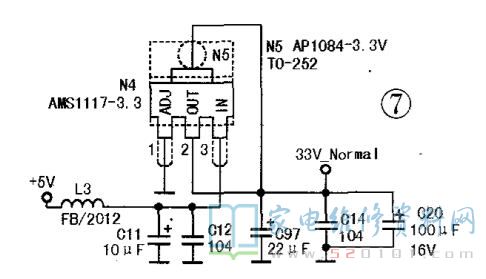

系统33V采用了双配置供电方式,即采用N5( AP1084 -3.3)和N4(AMS1117-3.3)并联输出,实际使用的为N4,如图7所示。N5和N4两者的封装不一样,N5的功率大一些,性能稍好一些,但价格稍贵。

4.系统2.5V(+2.5V_Normal)供电

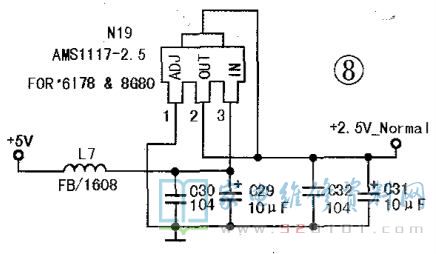

该电压供给单芯片MST6i78,其变换电路如图8所示。该电压受开/待机控制。

5.MST6i78内核供电(VCC1.2V)

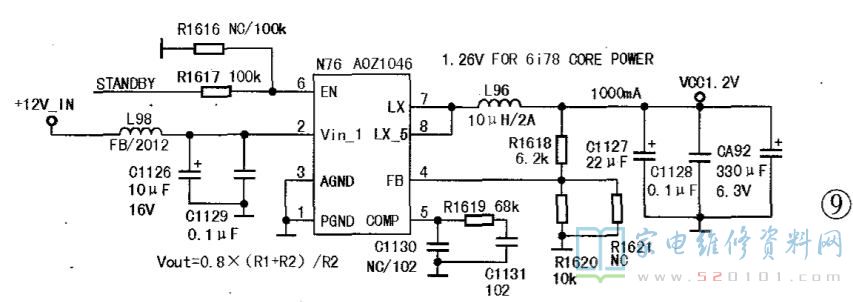

MST6i78内核供电由DC-DC电路将12V电压转换而来,电流在1A左右,如图9所示。输出电压理论值为1.26V,实际设计为1.3V左右,在芯片管脚处的电压为1.27V~1.28V。值得一提的是,芯片管脚电压-定要大于1.26V,若低于此值的话,会造成系统死机重新启动等故障。

6.USB供电(5V_USB1)

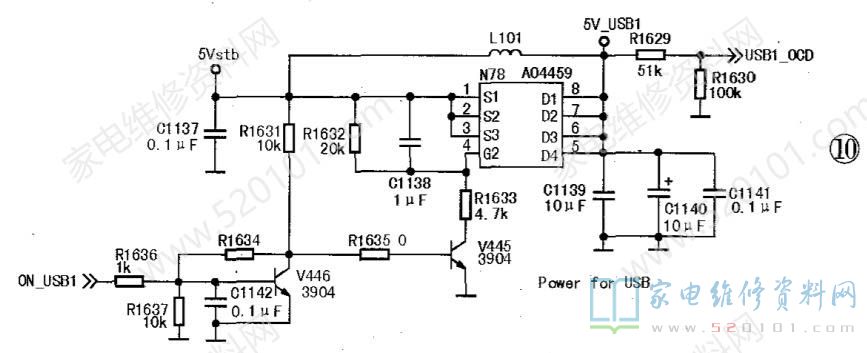

USB供电采用AO4459型MOS管(N78)进行切换,由5Vstb切换而来,如图10所示。在此电路中,MOS管起过流保护作用,如果外部USB设备电流过大,会造成N78损坏断路,从而避免5Vstb电压形成电路损坏。lg电视维修上门维修附近电话

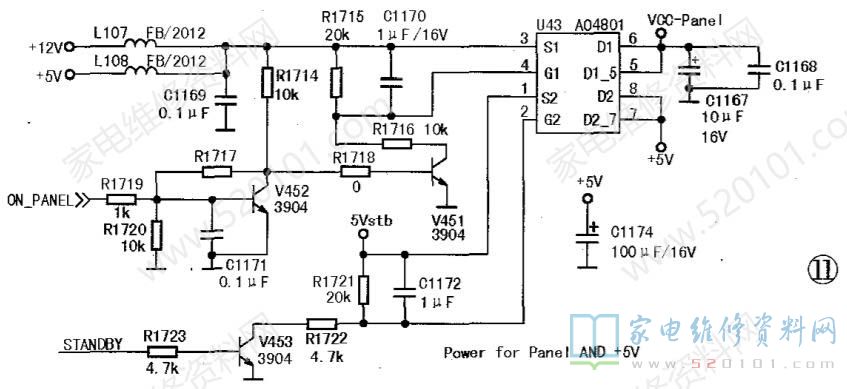

7.液晶屏TCON供电(VCC-Panel)

液晶屏的TCON供电采用最常用的MOS管切换电路,如图11所示,实现TCON供电的切换控制和输人电压选择。若液晶屏供电为+12V,则接入L107,若为+5V,则接人L108。如果此部分电路出故障,会导致液晶屏无工作电压,现象表现为黑屏或灰屏(背光亮的时候),或者有声无图。

8.高频调谐器供电

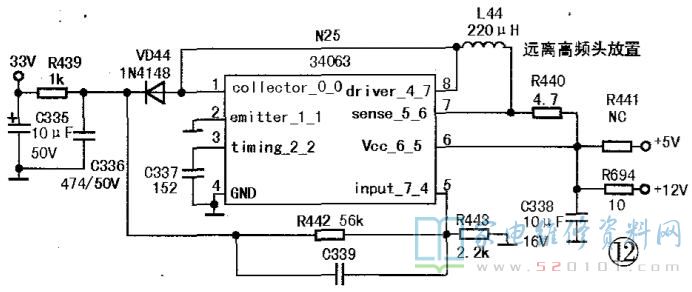

高频调谐器工作时所需的33V调谐电压通过N25(34063)振荡产生,如图12所示,⑤脚为反馈端,R442、R443为分压反馈电阻,通过调整分压可控制输出电压,使之稳定输出33V。R440为限流电阻,当输出负载电流过大时,限流电阻上的电压降增大,从而降低输出电压,以保护后级电路。

在此电路中,如果二极管V44击穿,输出电压会降为12V,这时会出现高频段漏台故障。高频调谐器所需的+5V工作电压(5V-IF) 由常见的三端稳压器N24 (LM78D05)产生,如图13所示,R437、R438为降压电阻。

三、 系统控制电路

1.控制电路(STANDBY)大金空调维修电话是多少

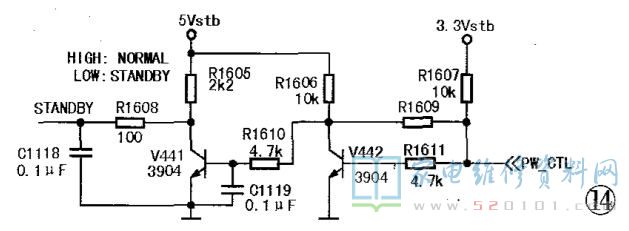

该机待机控制采用两级反向方式,如图14所示。上电时,MST6i78的控制管脚PW_CTL默认为高阻状态,即输出高电平,V442导通,V441截止,V441的c极为高电平,即送往电源板的standby端为高电平,电源启动,输出+12V电压,则控制系统启动,微处理器根据从EEPROM中读到的待机状态数据再来控制PM_CTL的电平高低,即控制整机是处于开机状态还是待机状态。

2.背光ON/OFF和调光电路

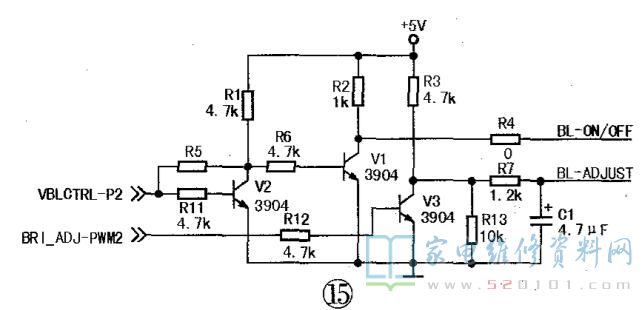

本机采用通用的背光控制(BL-ON/OFF)电路和调光电路(BL-ADJUST),如图15所示。调光方式由液晶屏决定,直流调光时,C1容量为4.7uF;交流/PWM调光时,没有安装C1。

提示:如果板上没有安装C1,但又采用直流调光方式,这时会出现BL-ADJUST电压波动,表现为屏闪故障。如果直流调光电压过高或者过低,或调光频率和脉宽设置不合适,也会出现屏闪、黑屏等故障。

3.引导存储器(Mboot FLASH)

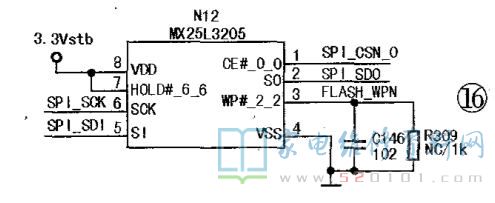

该机mboot fash采用32Mbit的串行外设接口(SPI) fAash, 如图16所示。N12中存放着系统的引导程序及部分系统、用户数据。系统上电后,首先通过mboot引导启动,在完成启动后,mboot再启动系统主程序(存放在NAND fash中)。

4.NAND FLASH存储器

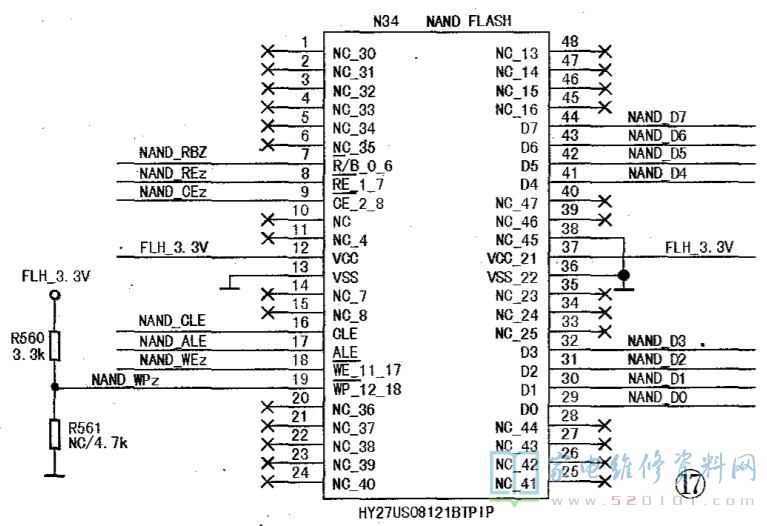

NAND FLASH为快闪记忆存储器,以储存数据为主,又称为Data Flash.系统的主程序存放在NANDFLASH中,MST6i78机芯采用了1Gbit的NAND FLASH,如图17所示。不管是MBOOTfAash还是NAND FLASH;任何一个有故障,都会导致整机无法启动。

5.普通存储器(EEPROM)

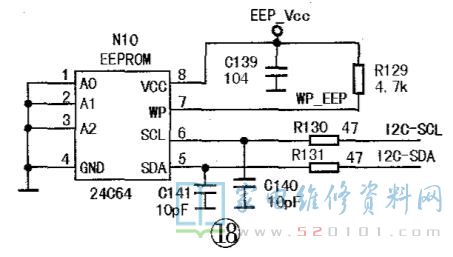

该机芯彩电用户存储器位号为N10,采用24C64型EFPROM,如图18所示,主要存放工厂数据和用户数据。N13为HDMI(高清数字接口标准,它可以提供很高的带宽,无损地传输数字视频和音频信号)的HDCP(高带宽数字内容保护技术)EERPROM,型号为24C04。HDMI的EDID(扩展显示标识数据,包含有关显示器及其性能的参数,包括供应商信息、图像最大尺寸、颜色设置、厂商预设置、频率范围的限制以及显示器名和序列号的字符串)内置于主程序中,即存储在NANDFLASH中。

四、接口电路

1.HDMI接口

MST6i78支持4路HDMI输入东芝维修模式

(本机采用两路), EDID采用程序内置的方式。另外,由于MST6i78的ESD (静电释放)能力很强,所以HDMI接口附近用于静电防护的器件未安装。

2.网络接口

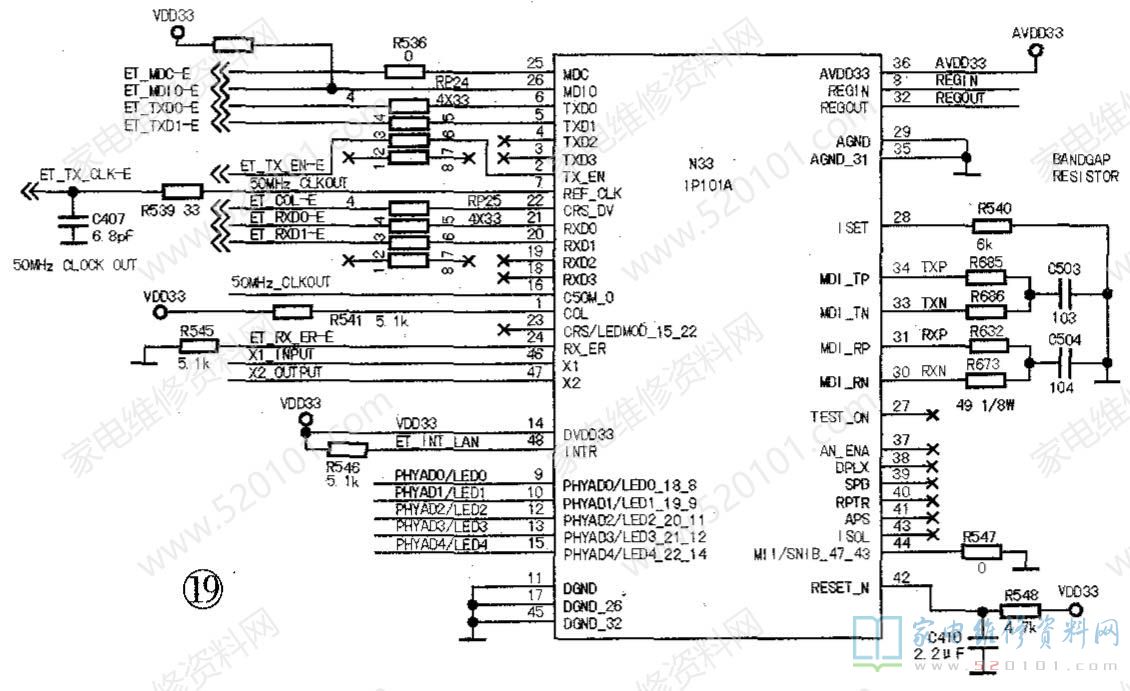

MST6i78集成了介质访问控制电路(MAC),但其物理层(PHY,开放系统互联的最底层,一般指与外部信号接口的芯片)需要外置。该机芯系统采用了IP101A作为系统的PHY接口芯片,如图19所示。该芯片的供电为3.3V,外部晶体G4的振荡频率为25MHz。

3.高清接口

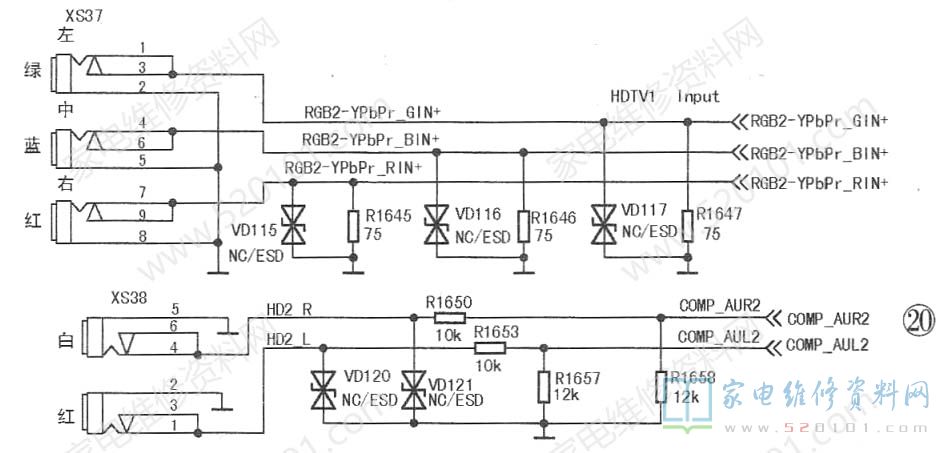

该机芯彩电高清接口采用“一转三”的耳机转接头,如图20所示,外接75Ω的对地匹配电阻即可,无需外接静电防护的器件。在音频输人电路中,接有电阻R1650、R1658和R1653、R1657,其作用一是保证整机的音频输入阻抗,二是对音频信号进行1/2幅度的衰减。

4.AV音频输出接口

该机的音频输出没有采用常规的射随电路,而是采用带静音控制的集成电路DRV602,如图21所示,可以实现AV输出的开/关机静音,其目的主要是为配置SOUNDBAR条形音箱(将多个声道的音箱、功放整合在一个箱体内,每个通道都有独立的腔体,以保障良好的隔离和分离度)。

5.耳机输出电路

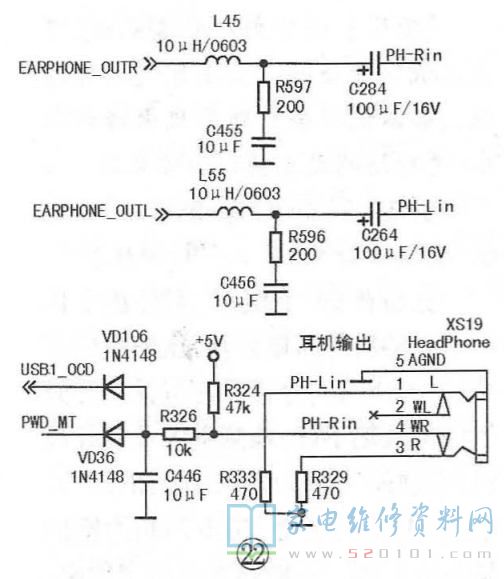

耳机输出信号直接从MST6i78的引脚输出,经过LRC(L45、R597、C455及L55、R596、C456)滤波后,不经过任何放大直接输出,如图22所示。耳机检测端PMD. MT与静音电路相连,以实现耳机插人后对硬件实现静音控制。

五、 软件升级方法

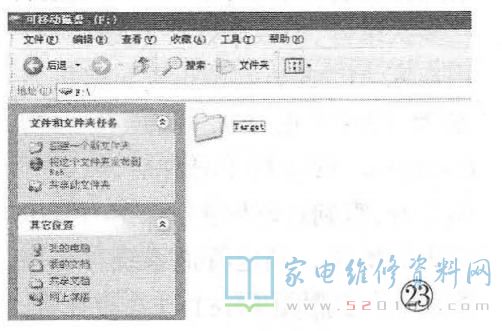

先将对应的软件升级包中“Target”文件夹拷贝到升级U盘(容量256MB以上的优质U盘)根目录下,如图23所示。在完成拷贝后,要注意对比原文件与拷贝后文件大小是否一致,避免拷贝的数据不完整。值得一提的是,若使用质量较差的U盘,易出现升级不成功或其他故障。

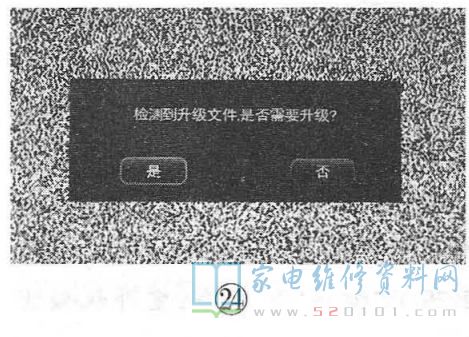

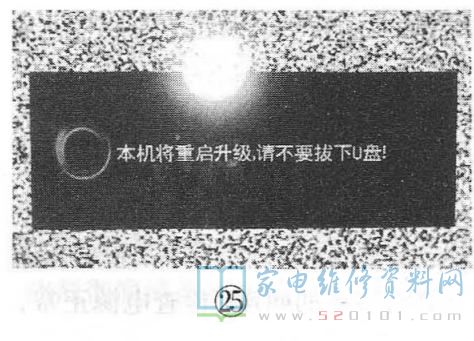

接下来在开机状态下,将升级用U盘插入电视的USB1或USB2接口,约几秒后电视上会显示升级信息提示,如图24所示。这时,根据升级信息菜单提示,选择“是”(默认状态)后按“OK"键便开始升级。在升级过程中,不能插拔U盘,也不能中途关机。升级成功后,整机会自动重启,如图25所示。

提示:若在升级后,整机不能自动启动,且指示灯也不闪烁,可交流关机后再开机试试,因该机有记忆模式,会自动完成升级任务;若遇到电视机不识别U盘的情形,则需换上另外品牌的U盘,再按上述步骤操作;如果在升级过程中,面板指示灯不闪烁,并且整机在开始升级后约1分钟内就自动重启,则表明升级不成功,需更换升级用的U盘,再按,上述步骤操作。
