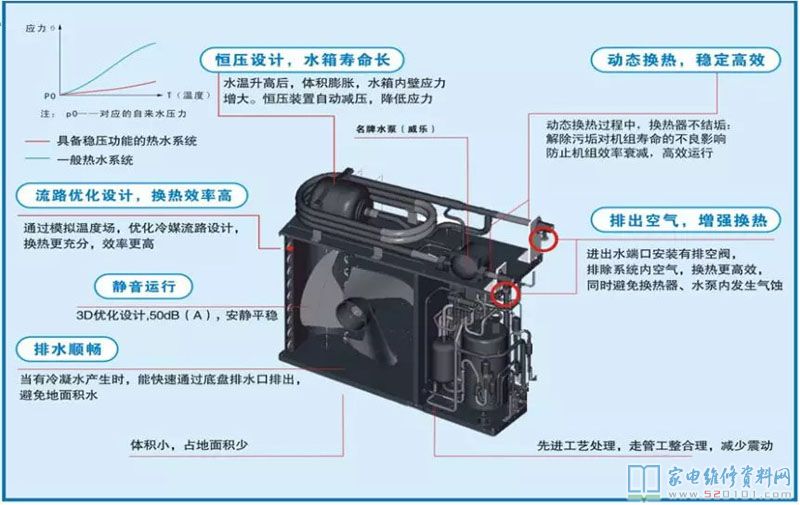

美的康泉系列空气能热水器的工作原理与结构

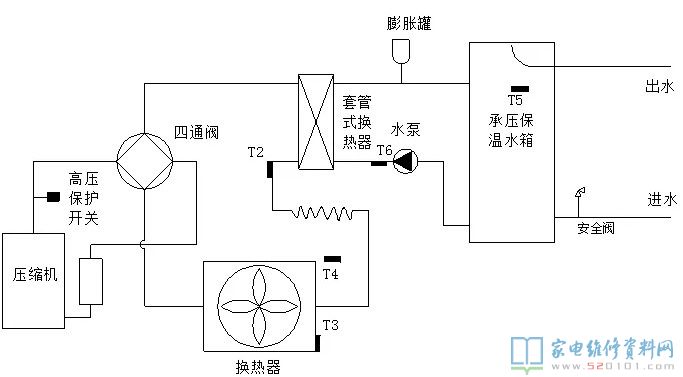

1、康泉系列热水机系统原理图

2、安装办法及需要注意的地方

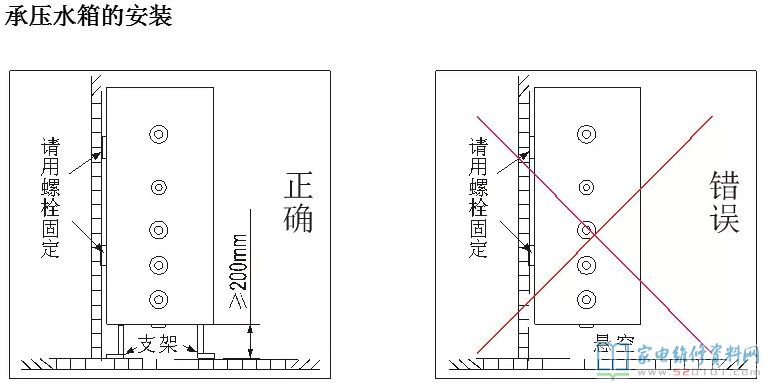

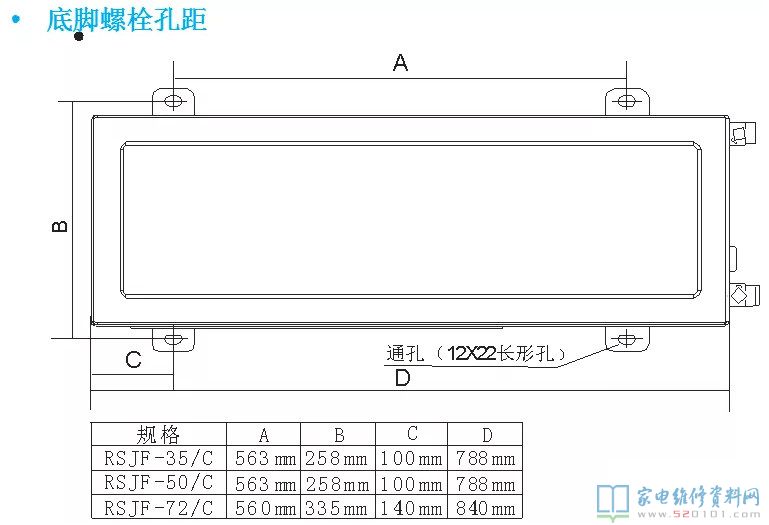

1、安装空间

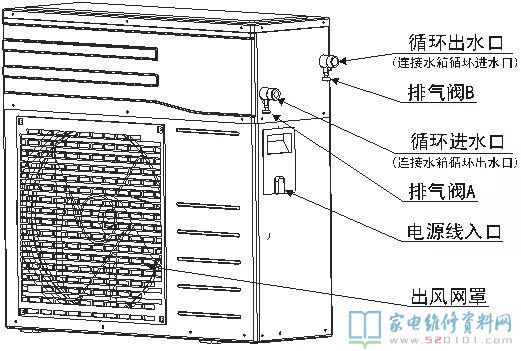

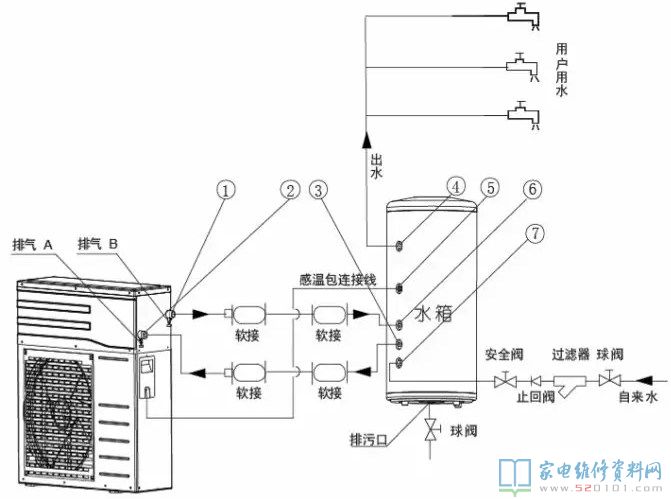

2、主机与水箱连接

主机与水箱之间水管路总长低于5m,主机与水箱之间高度差低于3m。如安装时超越以上数值会致使水泵负荷增加,循环水量不足,主机高压保护。

3、安装注意要素

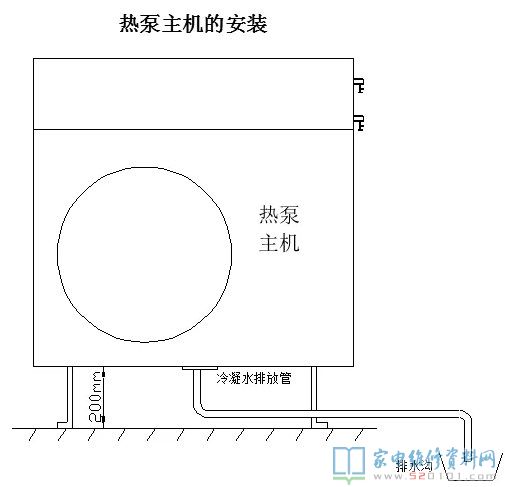

(1)、主机距离基础200mm以上;

(2)、进水管路上要接过滤器

(3)、管道与机组的连接要用软接;

(4)、管道管径按说明书提供的尺寸安装,管道要保温。

(5)、循环管道单程长度5m,主机和水箱的高度差3m。

3、调试及结构

水箱补水及管道排空

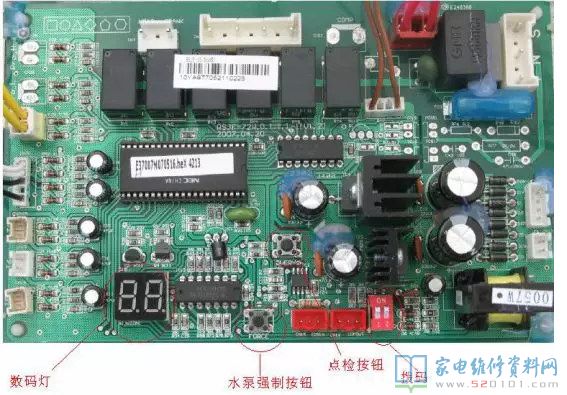

在机组安装完成并检查无误后,给水箱进行补水及系统进行排空处置。待检验机组上打开进水阀、截止阀、放水阀,当出水口有水流出后,关闭放水阀,打开进、出水管放气阀排空1~2分钟,再打开放水阀,打开水泵强制开启按钮运行1~2分钟,电控板数码灯上会显示“PU”。

注意:水泵要能强制开启,需要是在上电、关机状况下才能达成!

1、线控器 KJR-17B

2、启动顺序

3、零部件

4、问题代码缘由剖析及解决方法
