东芝219R19C彩电不锁台问题剖析与检修

其问题现象是:按遥控器自动搜索选台键时,屏显箨频段均能搜索,但图像一闪而过,节目序号不进位,CPU不可以存储节目信息,且手工调谐无效。

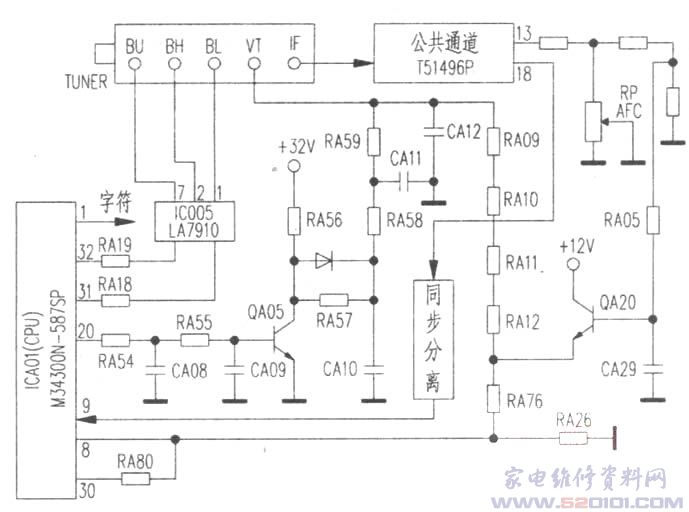

该机搜索选台及锁台控制有关电路如附图所示。其工作过程简述如下:CPU收到自动选台ASM指令时,其20脚输出4.8V~0.5V搜台扫描模拟电压,经RA54、RA55、CA08、CA09平滑滤波,QA05倒相放大后,在其c极输出0.8V~30V的搜台电压,再经RA57~RA59、CA10~CA12滤波,获得0.5V~28V线性好的搜台电压,加至高频调谐器TUNER的VT调谐电压输入端;同时,CPU31、32脚输出相应的频段转换信息SW及BU/BV,分别加到频段译码器IC005④、③脚,译码后①、②、⑦脚分别输出高电平为TUNER的BL、BH、BU端子提供工作电源。此时TUNER以VHF-I→VHF→UHF的顺序轮流工作,VT端的搜台电压从0.5V→28V变化,转换一个频段变化一遍,直到三个频段的电台信息全部搜索到并存储记忆为止。在搜索选台过程中,TUNER的IF端输出中频信号极弱,经公共通道T51496P处置和同步离别后,加在CPU⑨脚的行同步脉冲甚低或没,故被CPU辨别电路断定为无电台信号而继续向前搜索。一旦搜寻到电台信号,CPU⑨脚在行同步脉冲连续用途下从4.6V下跌至3.9V,这是收到电台信号的要紧标志。同时,CPU放慢搜台速度,从⑧脚输出精确控制的自动频率微调电压,⑧脚电压随屏幕上呈现的图像缓慢变化,由2.8V开始卜滑,当图像调谐至最好时,⑧脚电压降低至1.2V。而后CPU命令搜台中止,并将已搜到电台的信息写人存储器M)记忆。之后,开始继续搜索前进,直至各频段全部电台都被搜出并存储为止。

由上述搜台原理可以看出,电台节目被存储需要有两个条件同时存在:一是CPU⑨脚加有符合需要的行同步信号;二是CPU⑧脚有符合需要的精密微调电压输出,二者缺一不可。依据以往的检修经验剖析:在搜台时,若屏幕有图像闪过,只不过扫描速度不变慢,CPU不存台,节日编号不进位,且手工调谐亦无效时,大都是因CPU⑨脚的行同步脉冲信号丢失,使内部辨别电路没办法判断已收到电台节目所以不可以进行微调、存储:若屏幕有图像出现,图像十分暗淡,行不同步,画而一闪而过,节日编号不进位,但手工调谐能出现画质好的图像并可正常收看时,多是CPU⑧脚输出的AFC微调电压不好的,CPU误判为无电台信号而舍弃锁存。依据现象及初步检查判断,本例问题是前者。

手工选出一电台节目,微调至图像最好时,用示波器测CPU⑨脚波形,正常时行同步咏冲幅度高于2.3Vp—p,实测仅为0.9Vp—p。经检查,公共通道T51496P及同步离别电路工作正常,试断开CPU⑨脚连线后,行同步脉冲幅度上升至3.6Vp—p。这说明CPU⑨脚内部辨别电路有问题,导致行同步离别电路负载加重。因为CPU其他功能都正常,如更换CPU好像可惜。考虑到射随器具备高输入阻抗和低输出阻抗的特质,所以用一只9013晶体管组成单级射随器,插在CPU⑨脚与同步离别电路之间进行补偿,9013的c极接12V电源,e极电阻取5.1k/0.25W金属膜电阻。接入电路后,CPU⑨脚电压约为4.4V,再进行自动搜台试验,选台及存储功能均恢复正常。
