海信TLM3233N液晶电视开机困难的问题修复

接修一台海信液晶电视TLM3233N(7.820.996A主板),其述说是电视要按电源开关不少次才能开机。亲自测试果然这样。拆机测试,电源5V正常其它各组无电压输出,再测试排线STB开关机控制端为低电平 说明主板处于待机状况。重点对主板进行测试–5V、3.3V、1.8V全部正常。

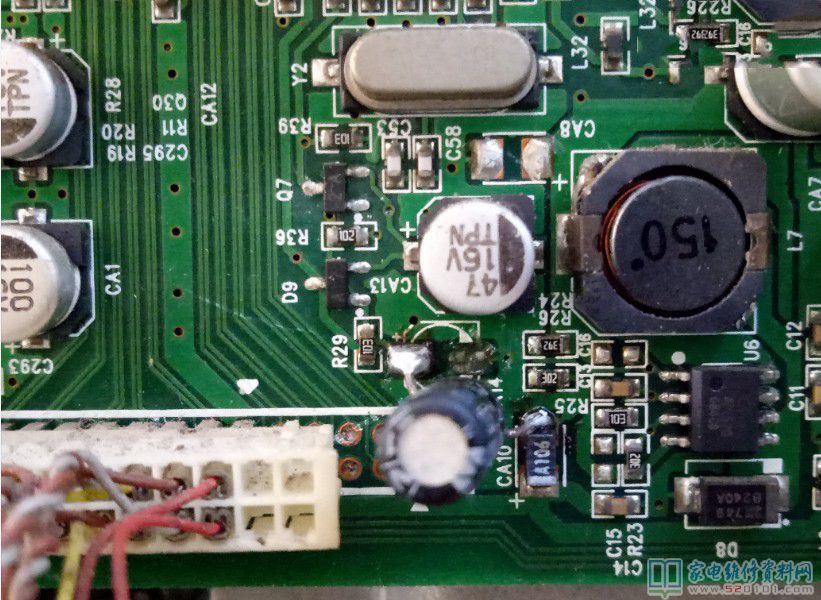

修理陷入困境,某宝搜索主板 50RMB,挺实惠的,但顾客急着要用,再说大家做修理动不动就换板,怎能体现出大家修理职员的技能呢?决定修修看看,其他检修过程就免了直奔主题吧,测试复位三极管Q7 C极开机瞬间0V (一直0V)b/e极3v左右证明没复位。对电容CA14进行代换成效立竿见影,问题立即排除。家电维修杂志合订本免费下载

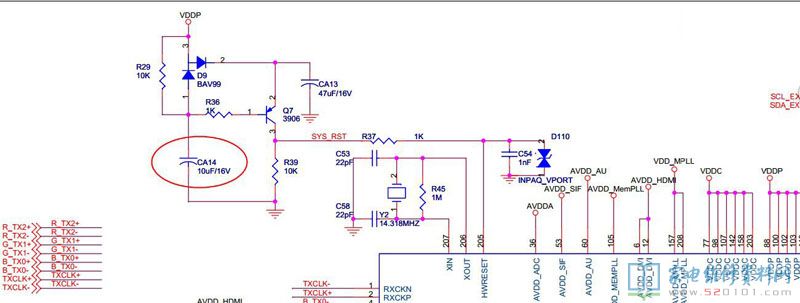

附:海信TLM3233H液晶电视(996A板)电路原理图
