海信TLM3233液晶电视黑屏的故障维修

接修一台海信TLM3233型液晶彩电黑屏,遥控开关机指示灯可以红蓝变换,由此初步判断电脑控制基本正常。拆机通电,根据电路板标注值检查各路电压,待机电压5V正常,遥控开机后测量5V、12V、14V输出正常,但24V没有电压,看来问题在于24V没有输出。

在网上搜索电路图,找不到同型号电路图,最后发现TLM3201型电源部分原理与该机实物基本一样。参考网上电路图得知,24V电压由变压器TE003产生,变压器TE003由集成块NE003控制,无24V电压说明以TE003、NE003为主组成的电路没有工作。通电测量电压时好像闻到一股元器件过热发出的臭味,连忙断电,但摸一些大功率晶体管、电阻未见发烫现象。正在疑惑时,小指突然感到发烫,原来是碰到了抗干扰互感线圈LE002的线圈部位, LE002的线圈为什么发烫呢?什么原因导致这么大的电流?在线测量与变压器TE001并联的二极管DE017,发现电阻只有10Ω左右。拆下DE017测量没有异常,拆下与变压器TE001串联同时与二极管DE017并联的升压整流二极管DEOO4检查,发现也没有异常,但二极管DE004的两端焊脚电阻还是10Ω左右,看来最大可能是二极管DE004的保护电容CE016击穿。与电容CE016串联的电阻RE01刚好是102,估计CEO16已经击穿。这时仔细看CE016发现已经有明显裂纹,显然已经损坏,将其更换后故障排除。事后发现,由于CE016个头比较小,被其他零件和散热片掩映,所以目测检查时一直没有注意到上面的裂纹。

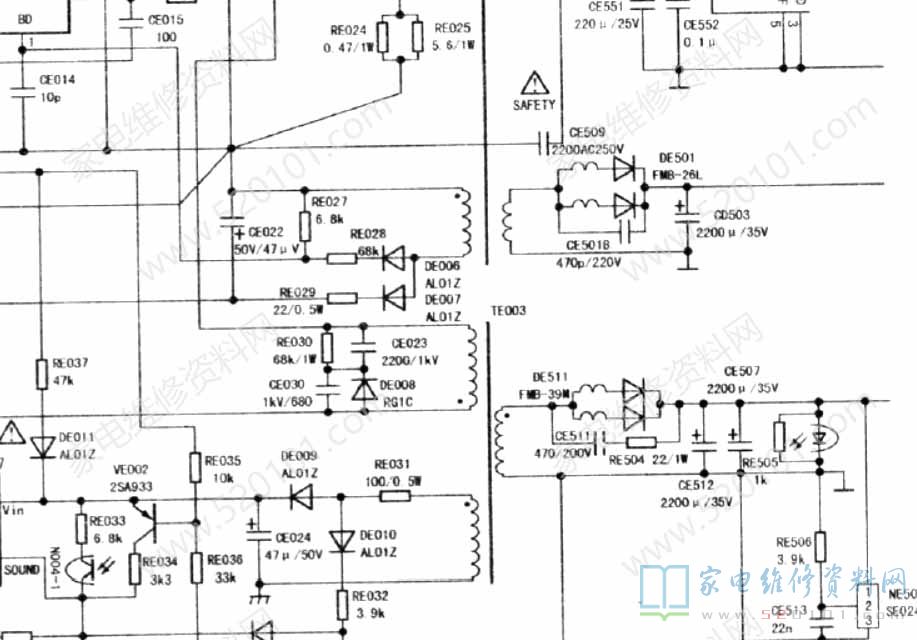

附:海信TLM3201液晶电视PFC电路原理图
