32寸等离子电源剖析与修理

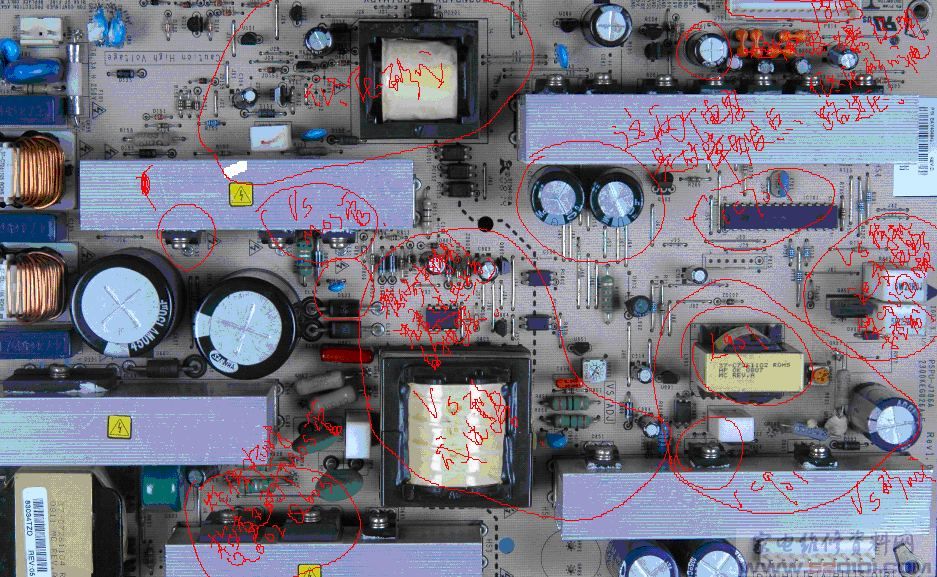

一,电源管理。

对于等离子电源怎么样剖析?大家第一应从电源管理芯片入手,抓住这点就抓住了全盘。下面大家来看电源管理芯片的组成。

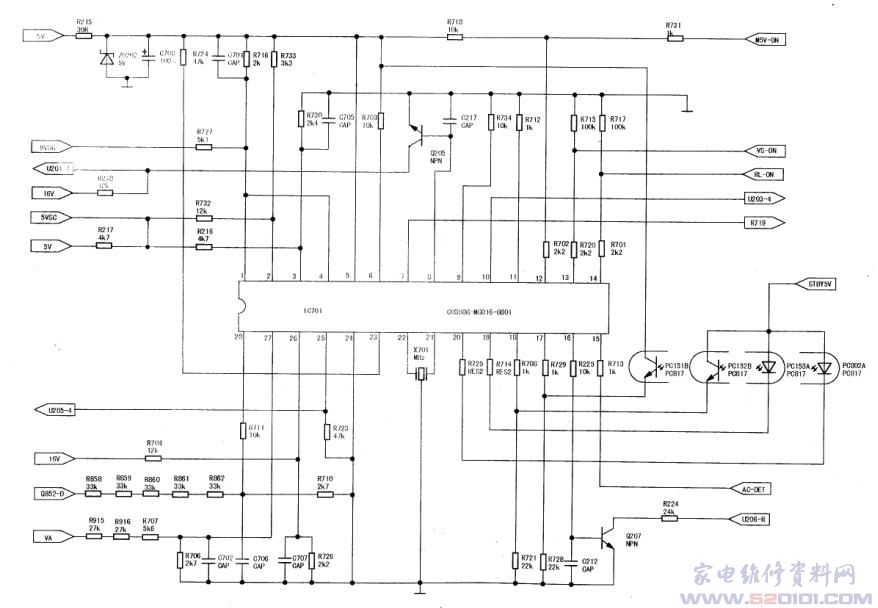

图1 电源管理芯片电路

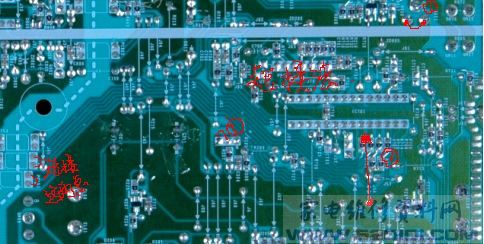

电路剖析

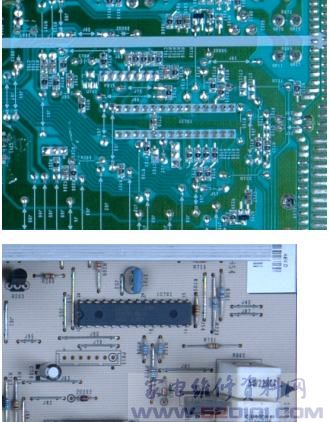

该电源使用C0308G作为管理芯片,表面上看着非常复杂。其实它由三部分组成。

1,自己工作必需的条件,5脚供电,23脚复位,21,22脚晶振等。

2,输入信号,

输入信号分两部分。

A,主板或逻辑板送来的控制信号。包含14脚RL-ON,13脚VS-ON,12脚M5V-ON。

B,各路电压的测试信号。包含17脚交流过欠压测试信号。18脚PFC-DET。PFC过欠压保护信号。1脚9V测试信号。2脚5VSC测试。3脚5V测试。26脚16V测试27脚VA测试。28脚VS测试。

以上测试信号如有一路不正常都将致使保护不开机。但各路保护又有不一样的特征。当交流过欠压与PFC过压测试电路保护时,将切断所有电压输出,包含5VSTB。PFC。而当PFC欠压与各路输出 电压有一路不正常时,会关闭除去5VSTB和PFC外的所有电压。这一特征对修理将尤为重要。

3,输出控制信号。

8脚控制5V开关,二次开机低电平。

25脚控制5VSTB开关。

19脚PFC工作电压控制。

20脚VS工作电压控制。

15脚输出AC-DET控制。

10脚5VSC,16V,9V输出控制。

7脚VS待机电压泄放控制。

大家应特别关注的是芯片输出的控制信号。所以对后面部分电路剖析第一考虑的就是它的控制信号。抓住这一点,对整个电路的剖析就非常轻松了。通过对电源管理电路的剖析,了解它事实上就是一个CPU控制芯片,也可以简单看成是一个保护电路。

问题剖析

该部分电路中,较少出现问题,主要有死机。主查供电5V,复位和晶振,第二是芯片本身坏。还有一部分问题就是VS和VA测试电路中的一串电阻,由于这类电阻在安装时下面都有胶水固定,时间长了这类红色的胶会漏电,致使测试电压不正常而保护。这一点在PFC电路中表现得尤为突出,几乎成了通病。而且这一通病一直延续到了液晶电视电源。可以说只须制作工艺不发生根本改变,这个通病还要延续下去。

电源管理部分虽然问题率比较低,但大家在实质修理中也要了解知道它的电路构成,了解它的测试信号,并特别关注输出控制。只有抓住了这一点。后级电路的剖析与对问题发生的机理才能了解了解。

二,本机的上电时序

等离子电视需要遵从严格的上电时序。本机的上电时序是,接通电源后,低电压形成电路开始工作。产生6。5V的电压经稳压后得到5V电压,第一加到电源管理芯片IC701的5脚,IC701开始工作,然后从25脚输出STB控制信号,同时15脚输出AC-ON信号与5VSTB一块加到主板。主板完成初始化,等待二次开机。主板二次开机后,输出RL-ON,VS-ON,

M5V-ON信号到IC701。IC701输出控制信号加到5V,5VSC,16V,9V,使低压输出,当IC701测试到低压输出正常后,19脚发出PFC-ON信号到PC153,使PFC芯片得电工作,PFC工作后,IC701 20脚发出低电平到PC802,使VS形成电路得电工作。输出VS,接着输出VA,完成整个开机过程。

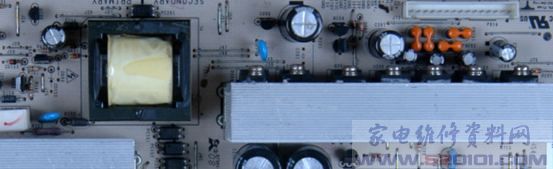

三,低压形成电路

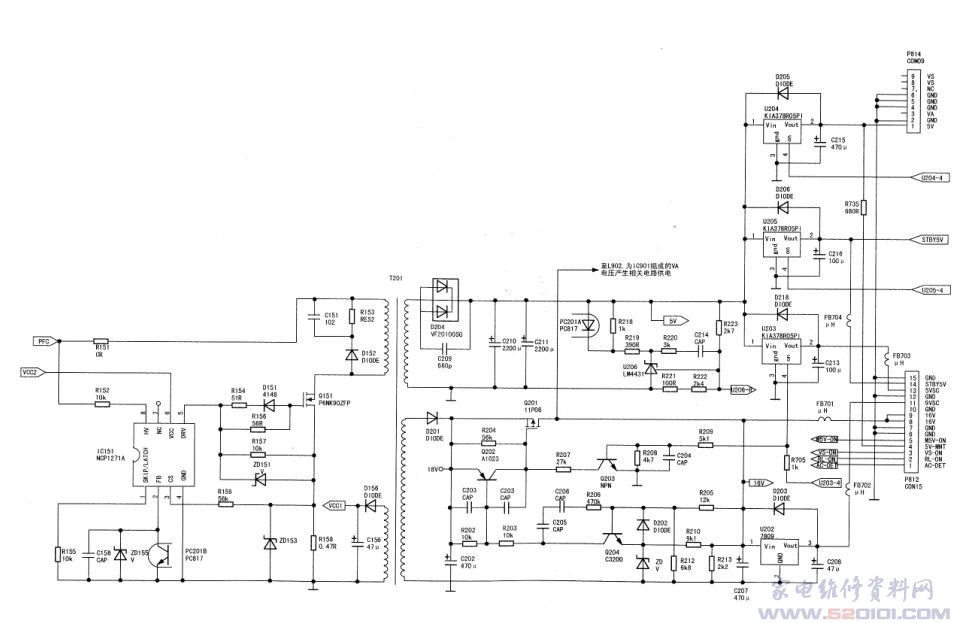

图2 低压形成电路

小熊酸奶机说明书

该部分电路初级端是不受控的,只须一接通电源,次级就会有电压输出。通电后,IC151的8脚得电,通过内部恒流源,对6脚外接C154充电,当充电电压,电流达到肯定值时,IC工作,次级会有电压 输出 ,同时D156产生VCC1电压,,经Q152电子稳压电路和D154VCC2电压加到IC151的6脚为其供电,保持电路工作。次级电压输出分两路,D204产生6。5V的电压,经稳压后得到5V电压,第一加到电源管理芯片5脚,使其工作,D201产生18V电压,VCC4,当电源管理芯片工作后,第一从25脚输出5VSTB的控制信号加到U205的4脚,从2脚输出5VSTB,加到主板,使主板得电完成初始化,等待二次开机,二次开机后,从IC701 8脚输出5V的控制信号加到U204的4脚,5V输出到主板有关电路。同时,IC701 10脚输出的控制信号一路加到U203的4脚,从2脚输出5VSC,另一路。加到Q203,控制Q201,产生16V和9V电压均加到主板的有关电路。

这部分电路相对比较简单,修理时要明确控制电路的控制过程。IC701 8脚控制U204 5V,10脚控制5VSC,16V和9V。都是二次开机后才起控才有电压输出。而25脚控制的U205输出5VSTB,在待时就有起控,但要特别注意的是,当AC-DET出现过压和欠压。PFC出现过过压时,IC701通过25脚会关闭5VSTB输出。所以,当大家测试到D204有6。5V电压。而5VSTB没输出 时,第一要检查AC-DET和PFC-DET电路。这个时候可短接PC151和PC152的3脚和4脚来判断。假如短接后,各路电压输出正常,则查AC-DET,PFC-DET电路,而当检查只有5VSTB输出,而其它输出没时,说明几路输出5V,5VSC,16V,9V,VS,VA,某一路不正常引起保护,这个时候也可使用去保护的办法。办法后述。

实质修理中,6。5V输出的滤波电容C210,C211坏得最多,有时候更换就好,但在有些品牌中,这两个电容坏会用户存储器数据出错而不可以开机,此时可更换空白的用户存储器解决。有时甚至会损毁FLASH存储器,这个时候就要升级FLASH。

注意16V输出不只加到主板,还送到VA形成电路作为它工作的供电电源。

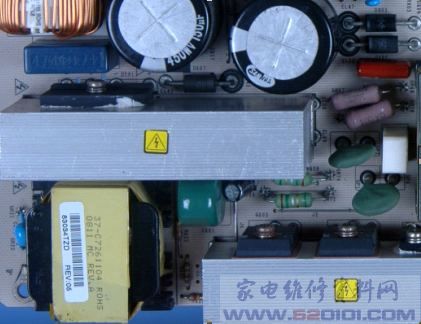

四,PFC电路

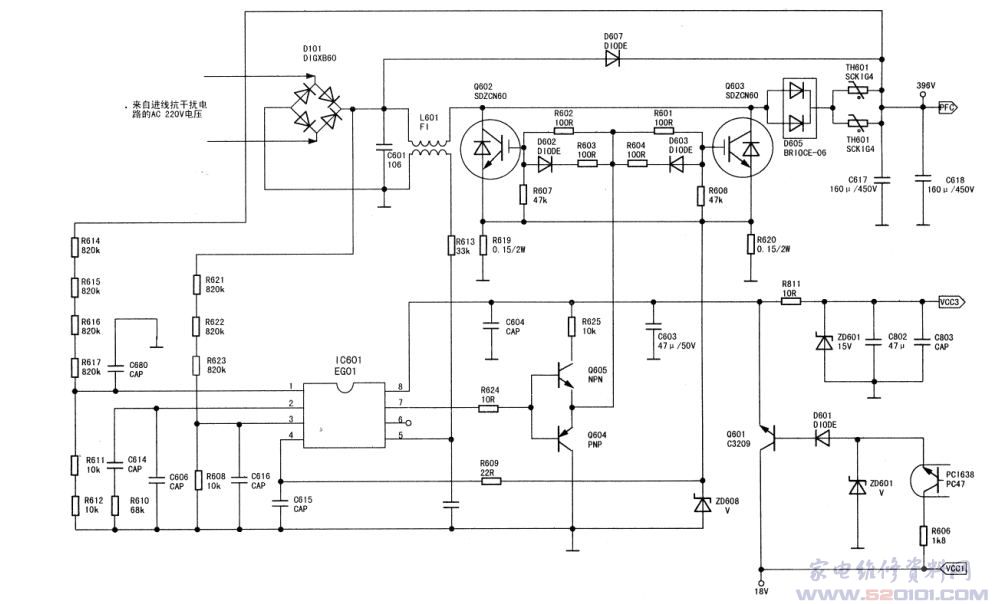

图3 PFC电路

原理剖析。

第一看它的受控部位,IC701 19脚输出低电平,使PC153导通,控制Q601导通,VCC1 18V电压加到IC601 8脚15V,PFC电路开始工作,从7脚输出PWM脉冲,经Q604,Q605灌流,加到Q602,Q603。Q602,Q603等效于一个开关,这是一个典型的升压型电路。从输出端输出396V的稳定的PFC电压。

修理

对PFC电路,第一查大功率管Q602。Q603有没击穿,假如保险烧。首当其冲的就是这两个管,它是两个MOS管,型号为20N60,是易损件。如测得正常,可通电测PFC电压,在C617,C618两端测,正常396V左右。如测得电压为300V说明PFC未工作,查芯片IC601 8脚VCC 15V有没,如无,查控制这一路。如仍无390V,多为1脚外接R614–R617阻值变小。处置办法是把电阻拆下来。将下面的红胶处置干净,再将电阻装回去就能了。这是该电源的又一通病。

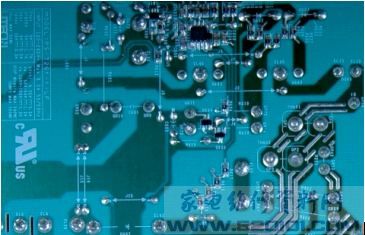

五,VS,VA形成电路

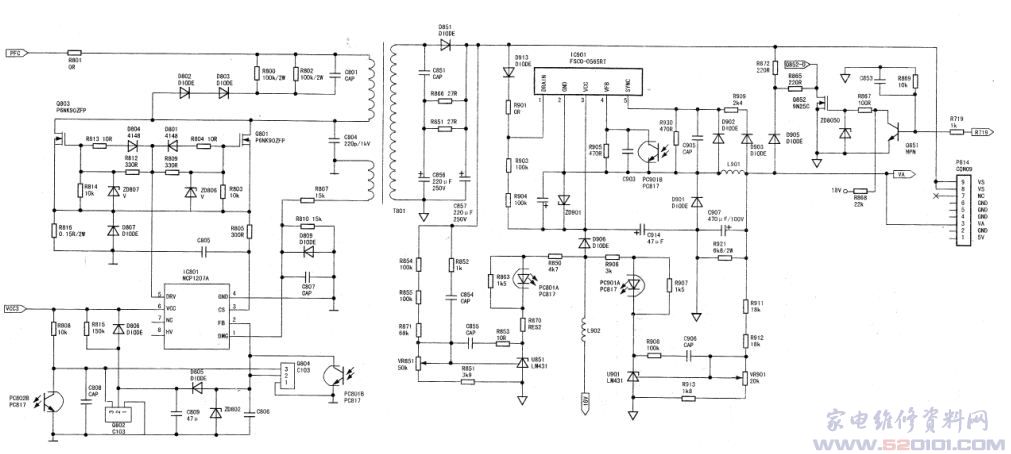

图4 VS,VA形成电路[Page]

VS 190V VA 62V

IC701 20脚输出VS开关控制信号低电平。使PC802导通。15V的VCC3加到IC801的6脚,NCP1207开始工作。

工作过程不作剖析,郝老师的课已讲得非常了解。需要说明的是Q802,Q804是两只带阻三极管。内部结构如下。

VS有电压输出后,经IC901得到VA电压,VS电压通过取样从IC701 28脚输入作为VS测试,VA电压经分压后从IC701 27脚输入作为VA电压的测试信号。

下面大家看一下Q852在电路中有哪些用途,它实质是一个待机VS泄放电路。当电路由开机到待机的瞬间,IC701的7脚由高电平突变为低电平,然后立刻回到高电平。就是这个低的跳变电压,使Q852瞬间导通,VS电压通过R872。R865对地泄放。

修理

对这部分可使用断保护的办法,后述。看VS,VA电压是不是正常,VA无输出一般为IC901坏。VS无输出,按常规检查即可解决。空调温度控制不住怎么回事

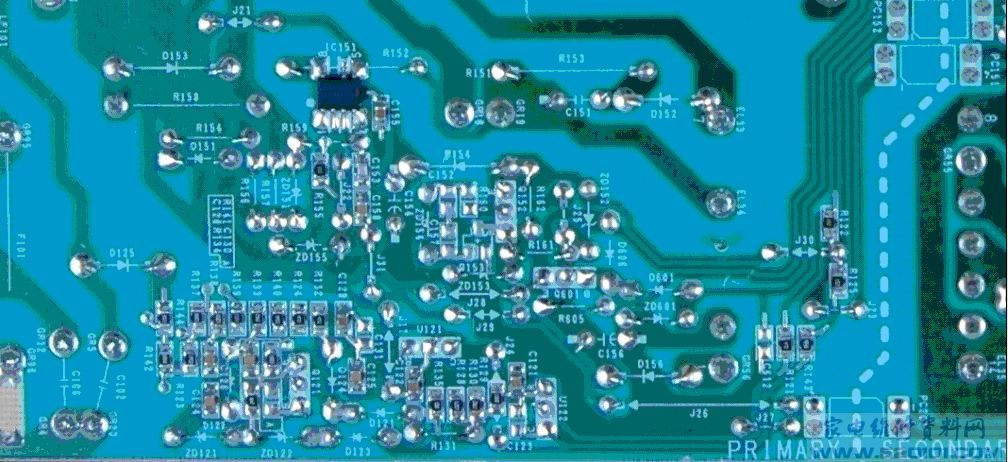

六,AC-DET,PFC-DET测试电路

原理剖析。

电压测试分AC-DET和PFC-DET,当AC输入过压或欠压时,PFC过压或是测试电路本身出问题都将会致使IC701输出保护,关闭所有些电压输出。包含PFC和STB5V。

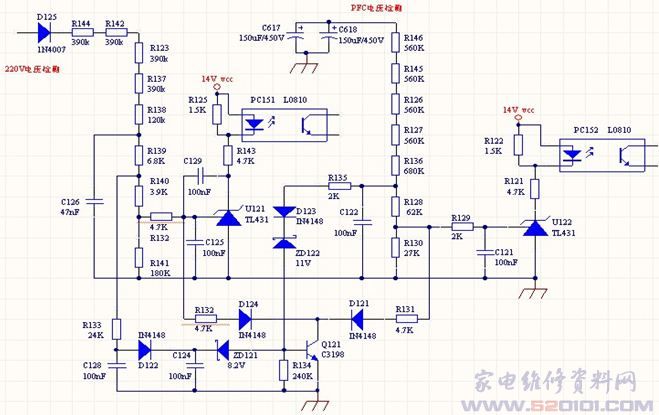

测试电路原理如下。

1,AC正常工作时,通过整流分压,在U121 R端得到2。5V电压。PC151导通。电源工作正常。

当AC欠压时。分压后U121 R端电压低于2。5V,PC151截止,通过IC701 17脚得到低电平,因为此时PFC未工作。IC701 19也为低平,此时将关闭所有电压输出。包含5VSTB。当AC过压时,通过分压ZD121负端电压达到8。2V时,ZD121齐纳击穿,Q121饱和导通。D121,D124均导通。将U121,U122 R端电压均拉低,PC151,PC152均截止,IC701 17脚19脚均为低电平,关闭所有电压输出。

2,PFC正常工作时,U122 R端保持在2。5V电压,PC152导通。有正常电压输出。当PFC过压时,ZD122负端电压达到11V时,ZD122齐纳击穿Q121饱和导通,使PC151,PC152同睦截止。关闭所有输出。包含5VSTB。当PFC欠压时,U122 R端分压低于2。5V,则PC152截止,IC701 19脚为低电平,关闭输出电压,只保留5VSTB输出。

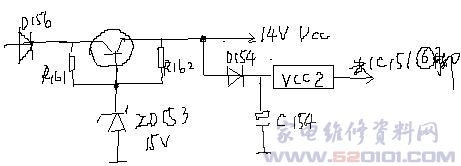

14V供电是由低压电路的D156整流后得到VCC1再经如下电路供给。

修理。

该部分电路的修理,第一大家可以使用短路去保护的办法。将PC151,PC152的3脚4脚短接,看电路是不是正常工作。当测试没5VSTB时,可怀疑该部分电路是不是保护,然后使用以上去保护的办法。如不再保护可对该部分进行测试。重点对ZD121,ZD122两只齐纳管进行测试。另外,该电路AC和PFC取样分压电阻因其下胶水漏电而致使阻值发生变化引起误保护的是多发。

当测得PC151,PC152 3,4脚均有5V左右的电压时,同时测5VSTB有输出时,可确定AC-DET,PFC-DET电路是正常的,保护是由各输出电压不好的或测试电路本身不好的所致。只须四个脚中有一个没电压就说明该路测试电路有问题,当测试VDD 6。5V正常后,如无5VSTB,先查PC151,PC152的3,4脚电压,如无电压,再测PFC电压,如未工作,说明是AC-DET,PFC-DET引起保护。这个时候可短接PC151,PC152的3,4脚加以证实。大伙还应该注意,PC151次级的供电是由不受控的5V提供,PC152的次级供电是由5VSTB提供的。只须PC151不打开,就没5VSTB输出。依据电路剖析了解,当两路其中一个过压,与AC-DET欠压时,将会使整个输出关闭,包含5VSTB。而当PFC欠压时,5VSTB是有输出的。了解了这一点,对修理尤为重要。

另外该电源板强制VS电路工作的办法如下。

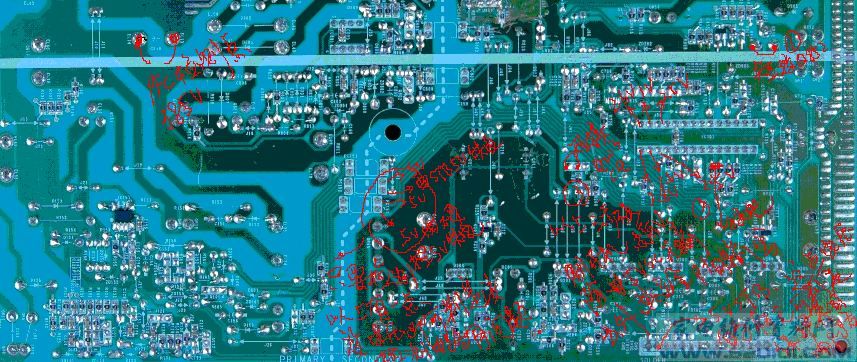

当测得5VSTB有而其它电压均无输出时,可怀疑是某一路电压输出不好的致使IC701保护,使用以下办法,强行打开VS。

A,短接Q852的栅极和源极,由于此时IC701处于保护状况,7脚输出低电平,如不处置,VS电压将会短路。

B,短接Q203的C,E极,目的是为VS稳压电路供电与为VA供电。

C,将R714,R725与电源芯片相连的一端对地短接,强行给19。20脚低电平,使PFC,VS电源控制均打开,为PFC,VS电源IC供电供电。

注意以上处置后,只有5VSC没电压,其他各路均有输出。5V也有输出是由于保护后IC701是不工作的,所以8脚为低电平,与正常工作时低电平一样,所以有输出。要使5VSC有输出 也可以,只不过以上的第二步处置改为将IC701的10脚断开在外电路加一5V的高电位,如此稍为麻烦一点。

因为保护电路动作非常快,所以瞬间测电压是不准确的,所以使用短路法去保护是需要的。同时在VS输出 端接一只100W的白炽灯,如此看着比较直观。

以上三步需要同时进行。同时也应该注意这种处置办法只有在脱机状况下单独修理电源时才用。

七,修理实例。

假如VA电压没,开机VS会有一秒输出 但电压达不到标称

190V然后立刻保护。假如低压电路有一路无输出,将保护,VS,VA瞬间都没输出。这是由它的开机时序决定的,当低压没输出时,IC701测试到不正常将保护,VS,VA不会工作,所以瞬间测不到电压。

例1,开机测PFC电压在350V-380V变化,无VS,VA电压,只有5V,16V电压。

先按图短路方模拟电源管理芯片正常工作的控制状况,测得各组电压均正常,测各路测试保护,IC701 28脚2。8V,27脚2。5V正常。26脚4。3V不是正常的2。5V。怀疑26脚测试电路不正常,这一路只有R726,R704。在路测R726,22K正常,R704 10。2K,实质为12K。经查为下面红胶漏电,清除红胶后拆掉跳线后正常。

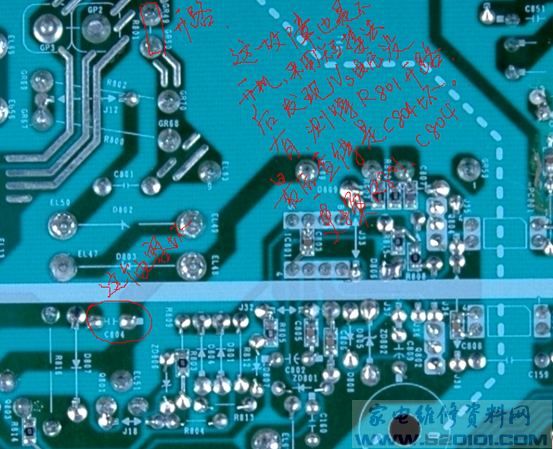

例2,短路法模拟开机,测VS,VA都没。

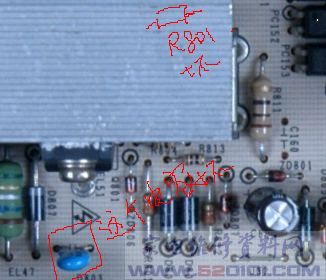

PFC380V,VS电压形成芯片NCP1207 6脚14V正常,Q801,Q803 D极无电压。发现保险电阻R801开路,换上后啪的一声又烧,这个时候发现C804炸裂。更换R801。C804后正常。

例3,开机VS,VA电压均没,5VSTB在0-5V跳变。PFC在350V-380V跳变。

短路法后测各路输出电压均正常,测1脚2。5V,2脚1V,3脚2。5V,26脚2。5V,27脚2。6V。28脚2。8V。以上电压均正常,明是AC-DET,PFC-DET测试,断开ZD122不再保护,说明是,是PFC过压保护所致。查R146,R145,R126,R127。R136,R128,R130,发现R136,R126比标称值小不少,清除下面红胶后正常。

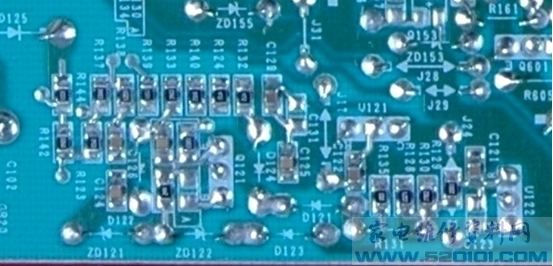

在对AC-DET和PFC-DET测试时,可短接PC151,PC152的3,4脚,确定在该电路时,可脱开ZD121,ZD122,看是哪一路保护。对取样电阻要重点查。同时ZD121,ZD122也会损毁。[Page]led背光源电视和led电视哪个好

例4,自动关机,指示灯不亮

查P814插座,无5VSTB,而电源管理芯片的供电有,将PC151的3,4脚短接,5VSTB恢复正常。说明是AC-DET测试保护。继续测量发现,U121 K极电压在3。6-5。5V波动,分别断开ZD121,ZD122,发现ZD122有漏电流,更换后正常。

例5 T32700 问题:二次开机电源保护

检修:二次开机VS电压上升到190V立刻降为OV ,初步判断电源板坏。继续检查VA电压在开机瞬间升到6V左右就降为0 怀疑VA形成电路有问题。代换该电路IC901(CQ0565)问题排除。测VS电压是一个重点,在开机瞬间有电压输出但立刻保护,就不要查低压形成 电路,由于低压电路没输出VS瞬间也不会有输出,这个时候只有查VS和VA。

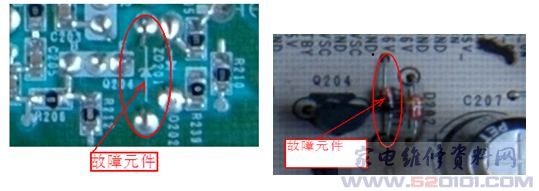

例六。康佳PD32ES33,有些时候能开机,有些时候不可以开机。

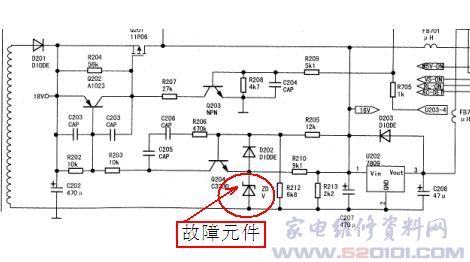

拆机后机后发现5V电容爆,换后有5V,指示灯也变绿,5VSTB有,PFC,300V,5VSC,16V,9V,VS,VA都没。短路法强制开机,发现没9V,测Q204C极端18V,E极无电压,查到ZD201坏,这是一个15V稳压管。换后正常。这个管漏电。
