长虹LT19920E/LT22920E液晶电视主板电路维修图解

长虹LT19920E型机采用18.5英寸液晶屏,分辨率为1366X768 ,LT22920E型机采用21.5英寸液晶屏,分辨率为1920X1080,两者均采用LED背光,电源板与主板(又称信号板)电路结构基本相同。

长虹LT19920E/22920E液晶彩电内部主要由电源板、主板和逻辑板(与液晶屏面板通过软排线焊接在一起),如图1所示。

LT19920E型机的液晶屏型号为TPM185B1-LO1C11,LT22920E型机的液晶屏型号为TPM215HW01 -H1L01C1D;IT19920E型机主板型号为CBPFAA3DQ1 (756TQACBAD -02000),LT22920E型机主板型号为CBPFAA3DQ1 (756TQACBAD 一02100);LT19920E型机电源板型号为ADTV94203QDI,LT22920E型机电源板型号为ADTV94307QDCo在电源板型号中,“ADTV”后面的两位数表示输出的LED驱动电压,如“42”表示输出42V,“43”表示输出43V,“44”表示输出43.5V;最后的两位数表示整机功率,如“03”表示整机功率30W,“07”表示整机功率70W,“18"表示整机功率180W。

长虹LT19920E/22920E型机的主板主要由超级芯片HX6201(U405)、调谐器M40CTP- 2PN-E(①脚),耳机功放APA2176A、主伴音数字功放R2A15112FP、FLASH块MX25L4005AM2C-12G等元件组成。

值得一提的是,长虹IT19920E/22920E型机的主板与IT26510型机(冠捷2009年底生产)主板有许多相同之处。LT26510型机主板采用超级芯片HX6203,早期主板型号为CBPF8A1DQ1、CBPF8A1DQ3,分别对应的液晶屏型号为V260B1-L01、V260B1-L11;后期主板型号为CBPF9A3DY7/Y9,对应的液晶屏型号为TPT260B1-L11。瑰都啦咪壁挂炉怎么样

一、控制信号电路

该机的控制CPU集成在U405内部,相关电路如图2、3所示,90脚为复位端,低电平复位;80、81脚外接24.576MHz晶振,产生工作用的时钟;137脚为MCU_WP 端,即用户存储器写保护控制,低电平进行保护;134脚为PW-ON端,用于控制开关电源的工作状态,即电源开/待机控制端。

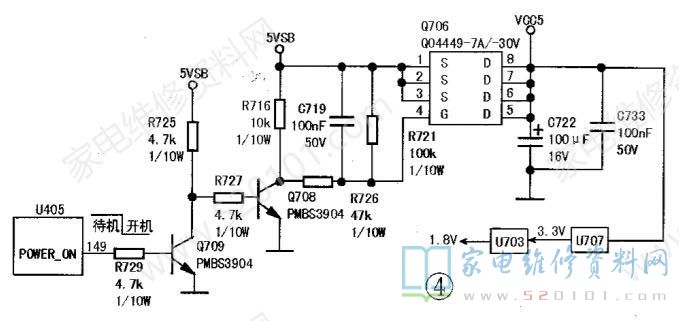

U405的149脚(POWER- ON)为系统的开/待机控制端,其目的主要是为了降低待机时U405的功耗,实现的办法是在待机时切断U405内部信号处理电路的1.8V供电,使之不工作。U405 的1.8V供电路径如下:Q706输出5V电压(VCC5),经U707 稳压后输出3.3V,再经U703稳压输出1.8V,供给U405,如图4所示。

待机时,U405 149脚输出高电平,Q709导通,Q708截止,Q706(AO4449,内含一只P沟道场效应管)的④脚为高电平, Q706截止,无VCC5电压输出,则无1.8V电压产生,这样U405处于低功耗的待机状态。

当U405通过遥控或键控得到二次开机指令后,从149脚输出低电平,Q709截止,Q708导通,Q706的④脚为低电平,Q706导通,输出VCC5电压。

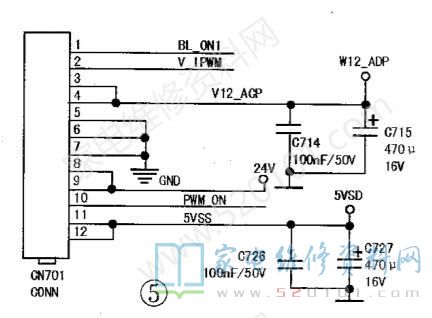

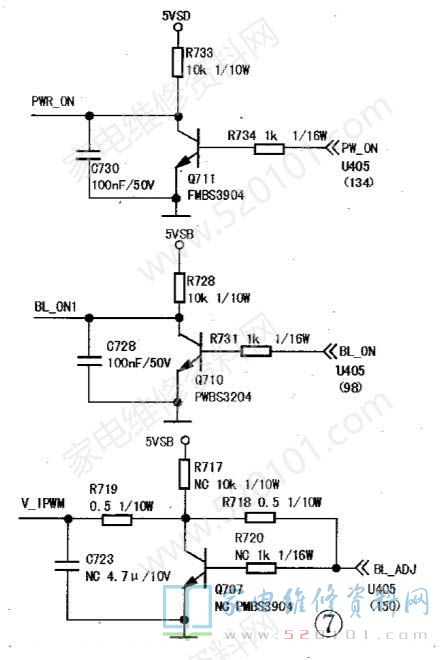

主板送往电源板的信号主要有电源开/关信号(PWR-ON)、背光开/关信号(BL -oN1 )和灯使能信号(V-IPWM,用于背光亮度调整)。LT19920E/22920E与LT26510型机主板与电源板相连插座电路分别如图5、6所示,两者电源及背光的控制电路基本相同,PWR-ON信号从U405的134脚输出,经Q711倒相放大后送往电源板;BL-ON信号从U405的98脚输出,经Q710倒相放大后送往电源板;背光亮度控制信号从U405的150脚输出,经Q707倒相放大后送往电源板,如图7所示。

液晶屏驱动电路供电由Q408、Q407、Q406等元件组成的开关电路进行控制,如图8所示。

待机时,U405 93脚(PANEL- ON )输出高电平,Q408饱和导通,Q407截止,Q406的④脚为高电平(5V), 则Q406内部的场效应管不导通,⑤~⑧脚无电压,液晶屏驱动电路因无工作电压而停止工作。开机后,U405 93脚输出低电平(0V),Q408截止,Q407导通,Q406的④脚为低电平,其⑤~⑧脚输出电压(vCC5-IN),送往LVDS上屏插座,液晶屏驱动电路得电开始工作。该型机主板的上屏线插座CN404的23~26脚为上屏电压(vCC5_ IN)输入端,1~20脚为数据与时钟信号输入端, 21、22脚及28~30脚为接地端,如图9所示。

二、信号处理电路

1.TV信号

射频信号经高频调谐器TU100内部处理后从11脚输出全电视信号(TV-CVBS ),从⑦脚输出伴音中频

信号(SIF),如图10所示。伴音中频信号经R602、C602高频滤波后送往U405的77脚, TV-CVBS信号经滤波网络后送往U405的35脚。TU100为总线控制频率合成式高频头,其⑤、⑥脚为总线端,分别通过电阻R320、R317与U405的92脚、91脚相连;TU100的⑧脚+5V供电(+5VT )由稳压块U159受控稳压后产生。

在LT26510型机中,TV-CVBS信号送往U405的40脚,tU100⑤、⑥脚外接电阻信号为R509 R512,且TU100的5V供电由稳压块U202产生。

2. HDMI接口输入电路

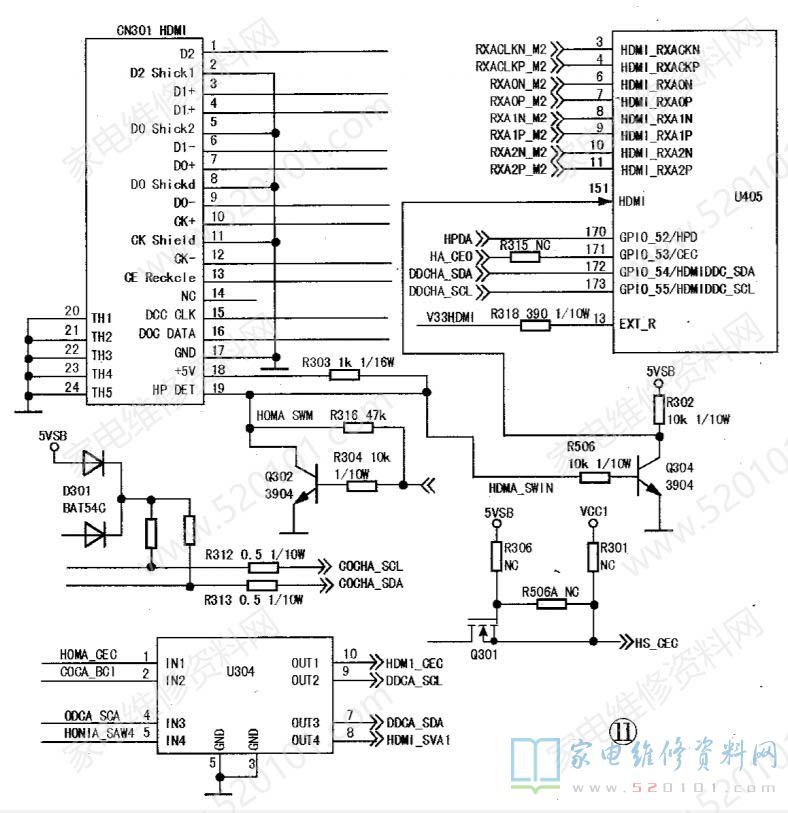

该机HDMI接收端口采用hDMI 1.3 标准,最大可支持1080P/60Hz信号输人。RGB差分信号和一路时钟信号经HDMI接口cON13①、③、④、⑥、⑦、9、10、12脚输人,经过排阻送往U405的③、④脚及⑥~11脚,如图11所示。

HDMI接口电路中的DDC-sCL (总线串行时钟) DDC-SDA(总线串行数据)信号通过U304送人U405,与集成在IC内的存储器进行数据传输,同时通过U405的总线脚读取存储在FLASH中的数据,以便连续播放HDMI信号。HPDET(HotPlugDetect,热插拔检测信号)通过Q304倒相后送往U405的151脚,U405根据此脚的电平高低来判断有无HDMI设备插人。

3.VGA接口输入电路

vGA基色信号经接插件CN105①~③脚输人,经电阻R163、R157、R160、R164、R154、R155隔离,电容C154、C152、C150耦合至U405的26、24、23脚,如图12所示。行、场同步信号从cN105 13、14脚输人,经排阻送至U405 15、16脚。VGA总线信号经电阻R301.R309送往U405的168、169脚。VGA音频信号经电容C113.C114耦合后送至U405的49、50脚。

4.YPbPr接口输入电路

YPbPr分量信号又称HDTV信号。分量Y信号经静电保护电路和低通滤波电路后分为两路,如图13所示,一路经R246隔离后由C184耦合至U4052脚;另一路经R222隔离后由C183耦合至U405 32脚,作为Y同步信号输入端。Pb信号经R224隔离后由C186耦合至U405的33脚,Pr信号经R245隔离后由C185耦合至U405的34脚。YPbPr输人的音频信号分别经R211、C179和R205、C182 耦合至U405的56、57脚。

若U405检测不到31脚输人的正常的Y同步信号,在输人高清信号时,将出现无图故障;若输人的色差信号Pb或Pr不正常,将引起高清信号彩色异常。金士顿U盘修复工具官网

5.AV与S端子信号输入电路

AV视频信号经电阻R247和电容C194耦合至U405的40脚,如图14所示。S端子的Y(亮度)信号经电阻R255和电容C188耦合至U405 39脚,C(色度)信号经电阻R251和电容C191耦合至U405的38脚。ZD101~ZD103是保护二极管,防止输入信号幅度过高或静电损坏主芯片U405。

值得一提的是,IT26510型机中AV与S端子信号输入电路与图14相同,但元件位号有所不同。

6.伴音信号处理电路

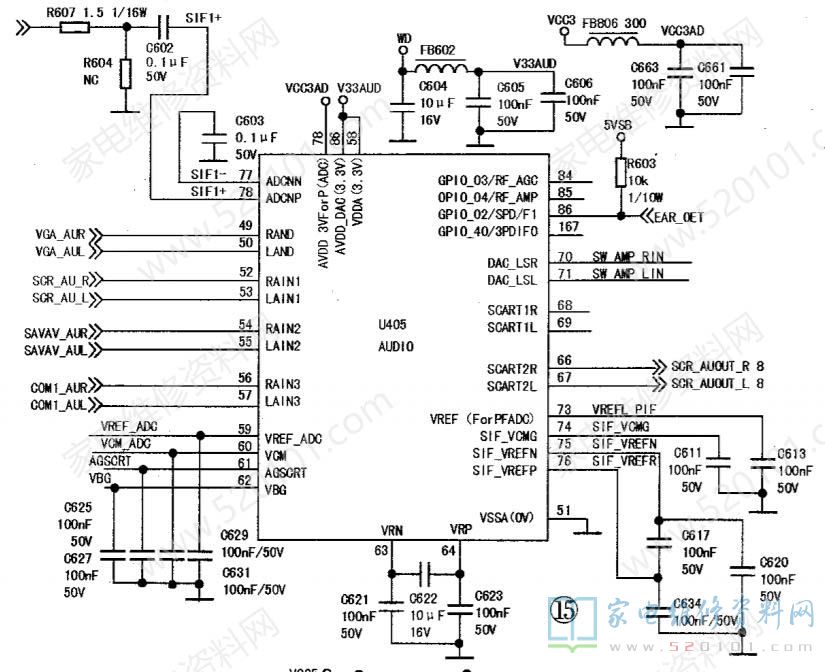

该机的伴音处理电路主要由伴音切换电路和伴音功放电路组成。高频调谐器送出的伴音中频信号经C602送至U405的77、78脚,如图15所示;VGA音频信号分别经C113、C114送至U405的50、49脚;AV S端子送入的R、L音频信号分别经电容C192、C193送至U405的54、55脚;HDTV端子输人的R、L音频信号分别经电容C179、C182送至U405的56、57脚。上述音频信号经U405内部切换后,从71、70脚输出,一路送往耳机功放电路APA2176A,放大后供耳机工作;另一路送往数字功放电路R2A15112,经功率放大后推动扬声器发声。若U405的59~64脚外接电容异常,则会导致无伴音信号输出或输出异常。

另外,U405从66、67脚输出的音频信号送往AV输出端口,如图16所示。值得一提的是,LT26510型机的伴音功放采用+12V供电的普通功放块TDA7297SA,并在伴音信号处理电路的前级设计有电子开关HFE4052,即上述音频信号先经HFE4052 切换后再送人U405中,该型机未设AV输出端口。

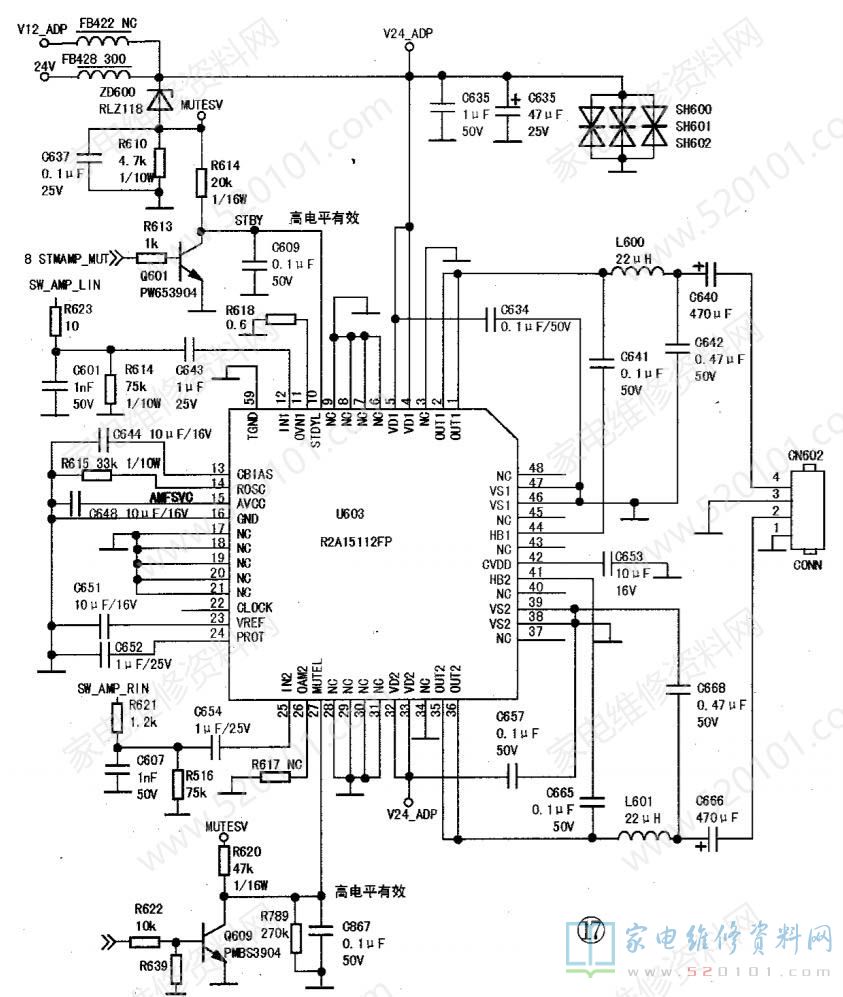

伴音功放主要由R2A15112FP(U603)及相关外围元件组成,伴音信号从U603的25脚和12脚输入,经功率放大后从②脚和35脚输出,如图17所示。R2A15112FP是数字D类音频功率放大器,供电电压范围为11V~24V,其最大增益可达31dB,具有2个独立的伴音通道,输出功率可达10W (在24V供电80负载条件下),并具有过热过流、低压保护功能,其11、26脚电平高低决定此IC的输出功率大小,当11脚为低电平,26脚为高电平时(4.6V),放大器增益达27dB。

U603 10脚是待机控制端,主要用于关机静音控制,低电平时静音;27脚为静音控制端,主要用于开机和遥控静音时工作,低电平时静音。正常工作时,U603的10、27脚均为高电平,实测电压为4.6V。

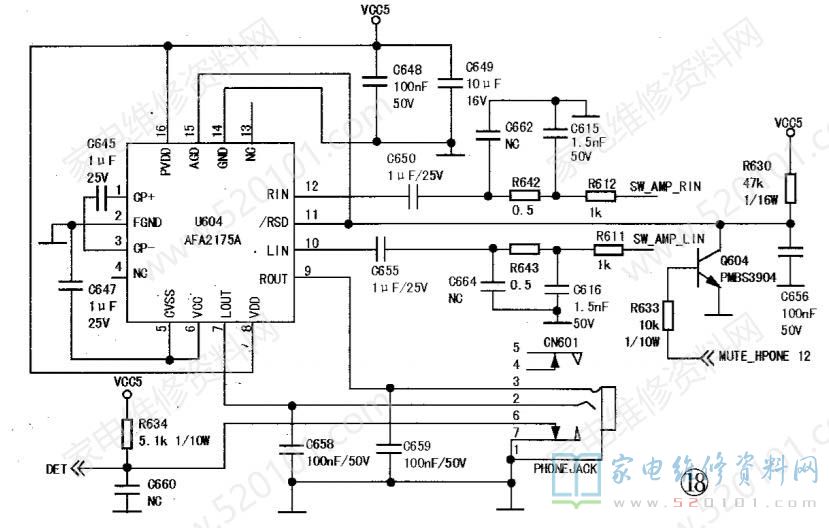

耳机功放主要由APA2176A及相关外围元件组成,伴音信号从APA2176A的10脚和12脚输入,经功率放大后从⑦脚和⑨脚输出,如图18所示。APA2176A为一个立体声耳机驱动器,采用TSSOP-16封装,不需外加输出隔离电容,具有短路及过热保护功能,且有很强的抗干扰能力,多用于手持式多媒体设备中,其④脚为工作模式控制端,低电平时为待机状态,无音频信号输出;高电平时为正常工作状态,输出音频信号。

[提示]该机进入工厂模式的方法如下:先按遥控器上的“莱单/退出”键,再输入数字1、9、9、9即可进入。此机若要调整白平衡,只需选中“Auto Color”项,将其设为“开”即可。该机童锁的原始密码是“0000”。
