欧科JY-800B豆浆机电路原理与修理

欧科JY-800B全自动豆浆机使用微电脑控制技术，达成制浆智能化，有“湿豆制浆”、“干豆制浆”、“单独加热”三种工作方法供用户选择。该机具备水位控制、缺水保护、煮沸防溢、豆浆制成后声光提示等功能。该豆浆机其按键控制部分和主电路板，均密封于特制的盒仓中，预防受潮，以延长使用年限。

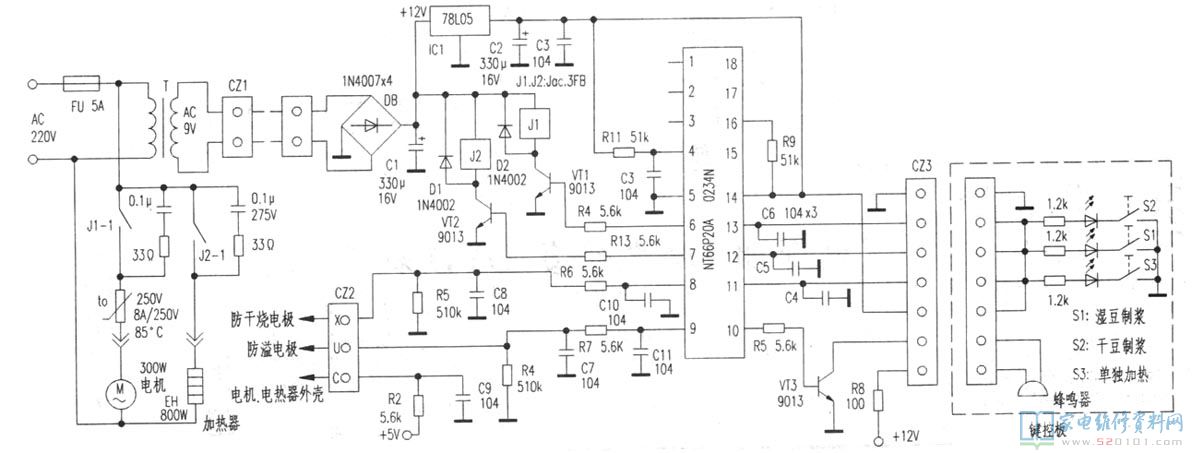

1、电路原理图

只须按使用详解书操作，通常极少出现问题。因为该机没随机线路图，故依据实物测绘出其电原理图，如上图所示。

2、问题检修中国卫星电视参数网

现象1、按规定加入定量的豆和水后，豆浆机只打豆、不加热。

只须插上电源，报警器一声长鸣，随即三只发光二极管同时闪亮，而随后“嘀……嘀……”连续不断，按“制浆”键，打豆电机一直运转二十分钟，发热管也不发热。

依据声光提示，与电机运转正常来看，该机电源供电、微电脑程序运行与打豆电机等基本正常。机器不加热，可能是加热管、实行控制元件损毁。拆开机壳，第一测试电热管EH两端电阻值为6Ω，正常。为防干烧电热管的意料之外危险，分别拔下J2-1和J1-1端连线，再用短线将防干烧电极和电机刀片相连，模拟有水状况，通电。此时报警电路工作，测+12V电压正常，J2线圈好。R13、VT2均正常。依据控制原理，CPU⑦脚应输出高电平，J2才能吸合，但此时测⑦脚为低电平，查CPU外部元件均无异常。试将+5V搭接于⑧脚，⑦脚即有+5V，J2吸合，判CPU完好无损。本机电路与其他型号的豆浆机相比，该机CZ2-C的探针接电机、电加热器EH外壳之公共端，而别的机器则是电机外壳，电热管外壳分别连接的。由于打豆正常，没考虑要紧的外在原因 -- 紧急受潮锈蚀，致使电机外壳与电热管外壳不通。经将电机外壳的锈斑彻底清理干燥后，问题排除。此时测量⑧脚为4．8V，⑦脚为5V，J2吸合，加热正常。

现象2、该机时而工作正常，时而异常并引起报警。D1887是什么管

厦华电视机售后服务

因该机同样紧急受潮，且+12V滤波电容C1的一端引脚已断开，更换并除湿干燥后问题排除。

NT66P20A/0234N在各工作状况下的引脚电压值如表所示。该集成电路可用MC0137直接代换。
