超声波加湿器电路原理剖析和检修

超声波加湿器,是将超声波振荡电能转换成机械能,将水振荡成水雾,用风扇把水雾吹到加湿器外面,湿润房间内的空气,改变室内湿度和环境。本文以ZS2-45型超声波加湿器为例,介绍其工作原理和常见问题检修办法。

1、电路原理海尔电器维修部

海尔燃气壁挂炉服务电话

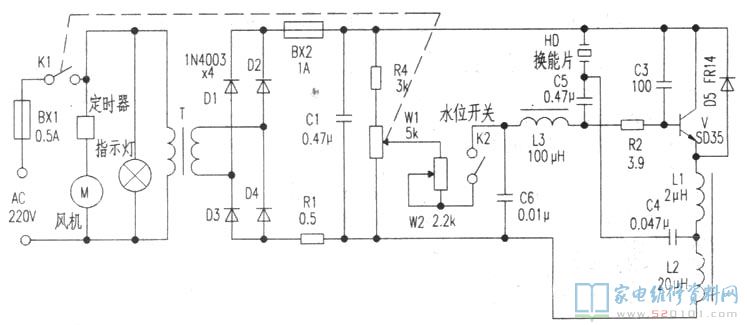

上图为加湿器电路原理图。合上电源开关K1,风机运转、指示灯点亮,220V市电通过变压器T降压,经D1-D4桥式整流,滤波后得到48V电压,给超声波振荡电路供电。V、L1、L2、L3、C3、C4、C5和换能片等组成超声波振荡器。当电源接通后,48V经R4、W1、W2分压送至晶体管V基极,V开始导通,因为有电感元件L1-L3的反电势用途,晶体管V不可以瞬间饱和,通过电容C4、C5和L3的反馈,使V饱和导通。因为电感L上的电流不可以突变,又因L1、L2和L3的极性相反,使得V的电流开始减小,通过正反馈电容C4、C5,使V的b—e极电流进一步减小直至截止。又因为电感L有哪些用途,使V又从截止到饱和,周而复始形成超声波振荡。D5有哪些用途是保护V不被击穿。振荡器的电能通过换能片HD转换成机械能将水雾化。调节W1可改变振荡幅度的大小。W1装在面板上供调节,W2设置在机内作为微调。K2为干簧管水位探测开关,当水位降低到肯定高度时,装在浮子里的磁钢随水位降低,使干簧管断开、V停振,提醒用户加水。

2、常见问题检修

1.风扇运转正常,但不喷雾。

第一检查BX2是不是熔断,假如完好,再通电检查测量C1两端有无48V直流电压,若没应是变压器或整流桥有问题;若直流48V正常,应先检查换能片HD。用万用表R×1挡测量HD环内外表面间电阻,正常值应为O,若阻值较大表明已经损毁,须更换。绵阳市海尔洗衣机各地维修电话

另外还应检查振荡器等各元件是不是完好。C1、D5、V、K2和反馈电容损毁也会导致不喷雾。

2.喷雾量小,调节W1无效。

问题产生缘由常为振荡电路振幅不足或换能压电陶瓷片表面水垢太多。检修时,可开机测量整流机工作电流,正常值应为500mA左右。调节W1,若电流大小有变化,表明振荡器工作正常,不然应重点检查影响振荡晶体管V及其偏置和反馈回路的电感电容等元件。

压电陶瓷片和水位传感器表面水垢可用专用清洗液清洗。清洗后要用清水多次漂洗,以免残留液体腐蚀换能陶瓷片和干簧管。

3.水槽中有水霉形成,喷嘴无水雾喷出。

先检查风机工作是不是正常,若无风,则应打开底托检查风扇是不是被卡住,风道是不是堵塞、风机是不是损毁,若通风孔有风吹出,则应检查控制箱水槽内水位是不是过高、致使风道堵塞,使雾气不可以由喷嘴喷出。这个时候,仅需将水槽的水倒掉一部分即可。

第二应检查定时器工作是不是正常,假如定时器损毁断路或接点接触不好的,也会使风扇停转。
