TCL L32F3380液晶电视花屏的故障维修

你懂我意思吧

最近接修一台TCL L32F3380型液晶彩电(机芯:MT01C)，故障线序是花屏。此机为商场样机，促销员反映开机图像花屏，上门观察故障现象，凭经验应该是屏参错了。按遥控器“菜单”->“图像”->“对比度”->"9、7、0、5”，在设计师菜单里面找到“ProjectID"项，将屏参调到对应的屏型号，这时图像正常，退出工厂菜单，遥控关机，但遥控开机后还是花屏。

进总线，发现ID没有记忆，测主板U201 (24C32) 的⑤脚电压为1.3V左右，⑥脚电压为3.3V左右，显然此故障是由⑤脚SDA电压不正常引起，怀疑SDA线路有漏电现象，于是将R304旁边的SDA过孔割断，从R108(高频头⑦脚外)飞线到C211(U201的⑤脚外)，测U201的⑤脚电压恢复到3.3V左右，故障排除。

北京天然气官方电话驻马店荣事达售后服务电话

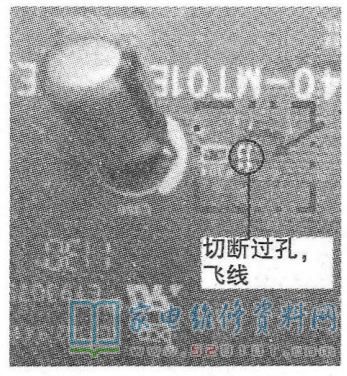

相关实物示意见图1。在此机芯后续维修中遇到一台L48E500OE型液晶彩电(机芯:MT01C)，热机TV换台台号变化，收看的节目不变，也是总线电压偏低，果断切断此过孔飞线后故障排除。
