创维168P-P32ALK-01二合一板电路原理与故障维修

创维液晶彩电采用的168P-P32ALK-01电源板,是集开关电源和背光灯逆变器为一体的二合一板,型号全称为:168P-P32ALK-01/5800-P32TLK-0030/0100/0110。 集成电路采用

NCP1653A

+

STR-A6259H

+

FSQ0565R

+STR-H3435+STR-H7224组合方案,电源板冷地端输出5V/0.3A、24V/0.5A -1.5A、12V/0.5A -2.5A电压,为主板和背光灯驱动电路供电;热地端输出H7224 VCC和PFC 390V电压,为背光灯激励和升压输出电路供电;背光灯电路输出AC 1100Vms交流电压,为背光灯管供电。

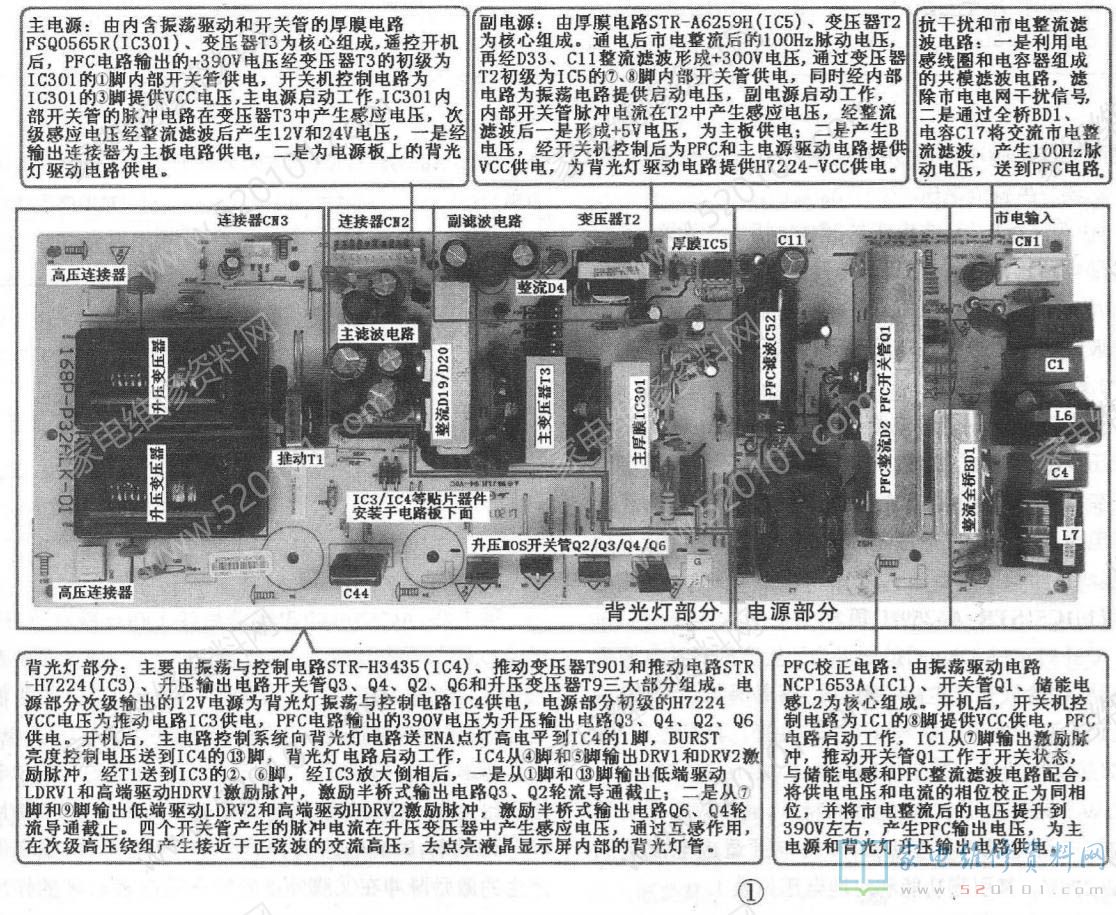

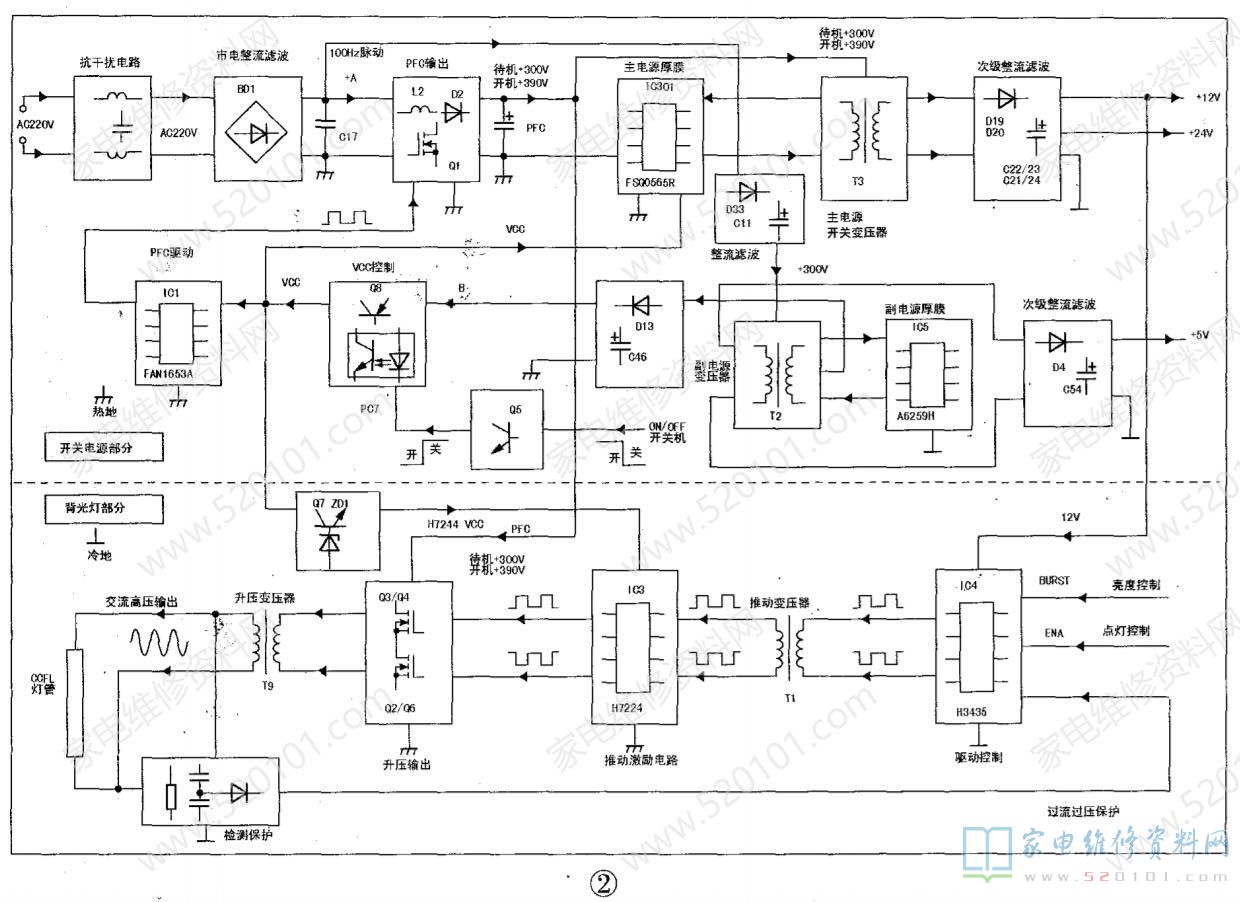

创维168P-P32ALK-01电源+背光灯二合一板应用于创维32S12HR、32K03HR、32L05HR等液晶彩电中。其实物图解见图1所示,电路组成框图见图2所示。

一、电源电路工作原理卫星电视论坛破解版

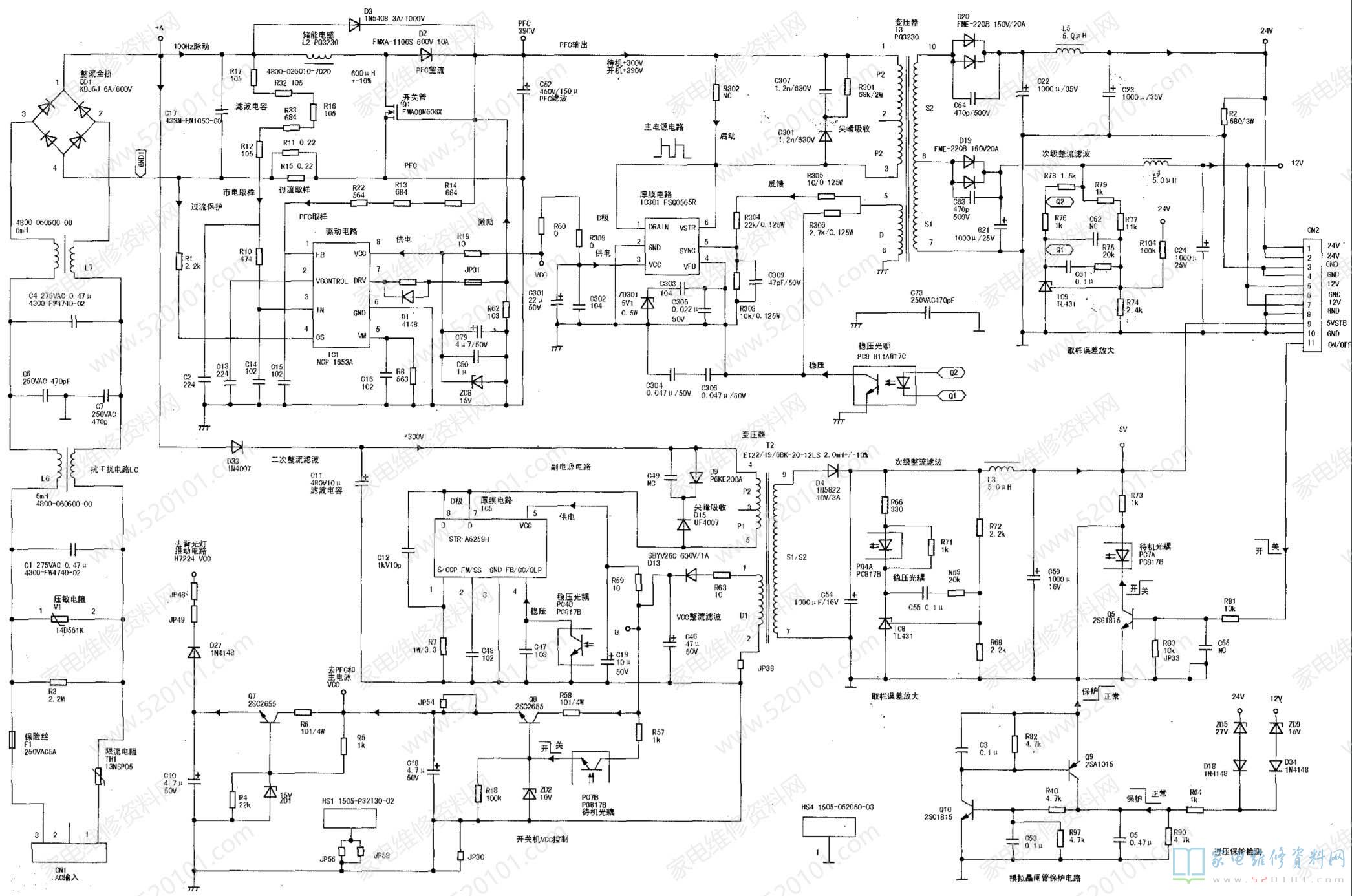

创维168P-P32ALK-01型IP板开关电源电路见上图,开关电源部分由三部分组成:一是以集成电路NCP1653A (IC1)为核心组成的PFC功率因数校正电路,将整流滤波后的市电校正后提升到390V为主电源和背光灯升压输出电路供电;二是以厚膜电路STR-A6259H( IC5 )为核心组成的副电源,为主板提供5V供电的同时输出vCC电压;三是以厚膜电路FSQ0565R(IC301 )为核心组成的主开关电源,产生12V和24V电压,为主板和电源板上的背光灯电路供电。

1.抗干扰和市电整流滤波电路

220V左右的市电电压经熔断器F1输入到由C1、L6、L7、C4、C6、C7组成高频滤波电路,利用它滤除市电中的高频干扰脉冲,再利用整流堆BD1桥式整流后,经C17滤波产生直流电压。

V1为压敏电阻,市电正常时,V1相当于开路,不影响电源电路正常工作;一旦市电升高使它的峰值电压超过470V后,V1击穿短路,使F1过电流熔断,避免了市电滤波和功率因数校正电路的元件过压损坏。

2.副电源电路

该电源板的副电源电路以IC5(STR-A6259H)、开关变压器T2为核心构成。该电源的作用不仅是将市电电压变换为5V稳定的直流电压,而且产生电压B,经开关机电路控制后为主电源芯片PFC芯片、背光灯芯片供电。

(1)IC5(STR-A6259H)简介

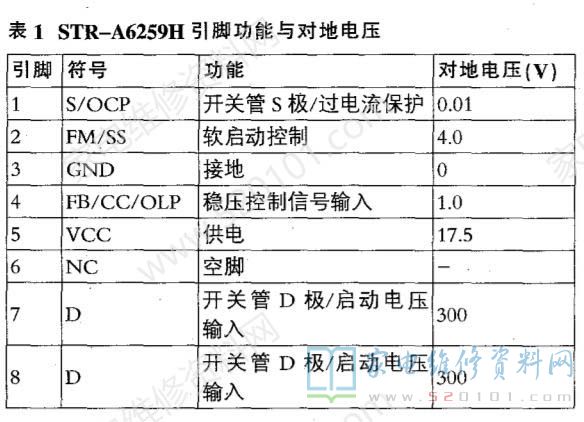

IC5(STR-A6259H)是三肯公司生产的开关电源厚膜电路,内含软启动电路、振荡器、频率调制、完误差放大电路、驱动输出电路和MOS开关管,具有过压、过热、欠压保护功能。其工作频率为100kHz,额定输出功率13W。具有体积小、功耗低的特点,通常应用于电源板的副电源电路中,组成的开关电源适应电压范围160V~270V。其引脚功能和对地电压见表1。海信电视售后官网

(2)启动工作过程

通电后,AC220V市电整流后的100Hz脉动电压,再经D33.C11整流滤波,形成+300V电压,通过变压器T2的初级④-⑤绕组为IC5的⑦、⑧脚内部开关管供电,同时经过内部恒流源电路为⑤脚外接的C19充电,在它两端建立启动电压。该启动电压使IC5内的启动电路开始工作,控制稳压器为时钟电路(振荡器)、PWM等电路供电,时钟电路和PWM电路开始工作,由它们产生的激励脉冲在②脚外接的软启动电容C48的作用下,使开关管工作在开关状态。

(3)整流输出电路

开关管导通期间,T2开始存储能量;开关管截止后,T2开始释放能量。此时,T2的⑦-⑨绕组输出的脉冲电压通过D4整流,C54、L3、C59组成的π形滤波器滤波后产生5V电压,为微处理器等电路供电;①-②绕组输出的脉冲电压经R63限流.D13整流C46滤波,产生17.8V的B直流电压,该电压不仅送到R58、Q8、ZD2、R57和PC7构成的开关机控制电路,而且经R59限流C19滤波,取代启动电路为IC5供电。

(4)稳压控制

该电源的稳压控制电路由芯片IC5、光电耦合器PC4(发光管PC4A、光敏管PC4B)、三端误差放大器IC8和取样电路构成。

当市电升高或负载变轻引起副电源输出电压升高时,滤波电容C54两端升高的电压不仅通过R66为PC4A的正极提供的电压升高,而且经R72和R68取样后的电压超过2.5V,经IC8内的误差放大器放大后,使PC4A的负极电位下降,PC4A导通电压增大而发光加强,促使光敏管PC4B导通加强,将IC5的④脚的电位拉低,被IC5内的误差放大器和PWM调制器处理后,使开关管导通时间缩短,副电源输出的电压下降到设置值。副电源输出电压下降时,稳压控制过程相反。

(5)保护电路

开关变压器T2的一次绕组两端并联的D9和D15组成尖峰脉冲吸收回路,以免IC5内的开关管在截止瞬间被过高的尖峰脉冲电压击穿。

(6)开/关机控制电路

开/关机控制电路由vCC控制电路Q5、光耦PC7A/B、Q8和H7224 vCC稳压电路Q7、ZD1为核心组成。通过控制主电源和PFC电路芯片、背光灯驱动电路芯片供电有无来实现的。

遥控开机时,连接器CN2的@脚输入的电源控制信号ON/OFF为高电平,,该控制电压经R81、R80分压限流后使Q5导通。Q5导通后,接通光电耦合器PC7内的发光管PC7A的供电回路, PC7A开始发光,光敏管PC7B受光照后开始导通。PC7B导通后,ZD2两端可以产生16V基准电压,该电压加到Q8的b极后,Q8的e极输出15.3V的vCC电压,为PFC芯片IC1和主电源芯片IC301供电,使PFC电路和主电源电路相继进入工作状态;VCC电压再经R6限流,Q7、D27稳压后,输出H7224-VCC,为背光灯驱动芯片IC3供电,主电源工作后,为逆变器、伴音功放和电视小信号处理电路供电,于是该机进入收看状态。

当控制信号ON/OFF为低电平后,Q5截止,使PC7、Q7相继截止,受控电压vCC和H7224VCC变为0V,PFC电路和主电源、逆变器等电路停止工作,该机进入低功耗的待机状态。能率热水器售后服务网点
